加氫解聚為將塑料廢物轉(zhuǎn)化為高價(jià)值烴類提供了一條有前景的途徑，為增值回收帶來了顯著潛力。然而，由于活性位點(diǎn)附近氫濃度不足導(dǎo)致的動(dòng)力學(xué)限制，這一方法面臨重大挑戰(zhàn)，僅在較高氫壓下才能實(shí)現(xiàn)最佳催化性能。本研究通過開發(fā)“氫氣泡催化劑”解決了這一難題，該催化劑在介孔SBA-15通道內(nèi)負(fù)載釕納米粒子（Ru/SBA）。Ru/SBA催化劑的獨(dú)特之處在于其物理儲氫和化學(xué)可逆氫溢流能力，確保了及時(shí)且充足的氫供應(yīng)。在相同反應(yīng)條件下，Ru/SBA的催化活性比無儲氫能力的Ru/SiO?高出4倍以上。這一催化性能的顯著提升為近常壓下的塑料廢物加氫解聚提供了重要機(jī)遇。
石油基合成塑料的出現(xiàn)為現(xiàn)代社會帶來了巨大便利。僅在2019年，全球就生產(chǎn)了驚人的4.6億噸塑料制品。然而，令人擔(dān)憂的現(xiàn)實(shí)是，不到20%的塑料廢物得到了負(fù)責(zé)任的回收。大量不當(dāng)處理的塑料廢物顯著加劇了環(huán)境污染，并造成了寶貴資源的浪費(fèi)。為了應(yīng)對這一挑戰(zhàn)，將廢塑料加氫解聚為小分子烴類成為了一種值得稱贊的回收途徑。
.png)

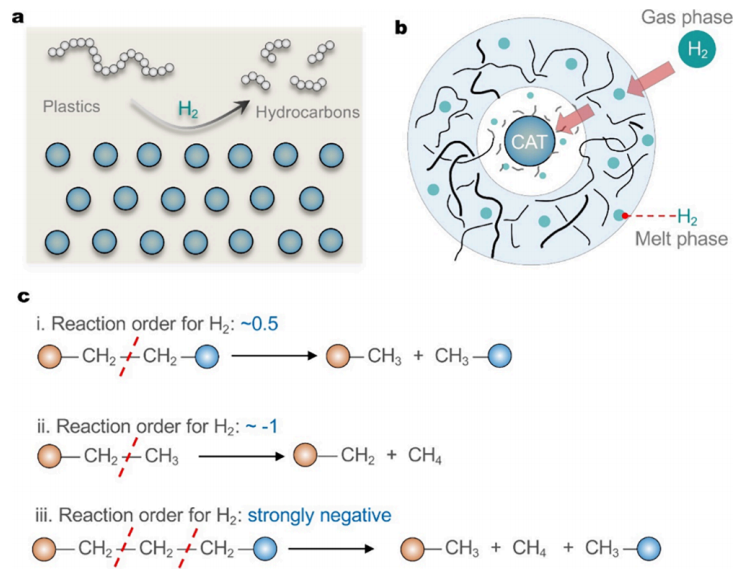

圖1. 廢塑料加氫解聚過程
(a) 廢塑料加氫解聚為短鏈烴類的示意圖
(b) 廢聚烯烴在復(fù)雜固-液-氣三相界面的加氫裂解過程
(c) Ru/SiO?催化體系中的加氫裂解反應(yīng)路徑
各子圖核心功能解析
|
子圖 |
科學(xué)內(nèi)涵 |
技術(shù)意義 |
|
(a) |
展示塑料大分子（聚烯烴）通過C-C鍵斷裂生成短鏈烷烴的完整路徑 |
揭示"加氫解聚"的本質(zhì)：氫氣參與下高分子鏈定向斷裂為燃料烴 |
|
(b) |
可視化三相界面（固態(tài)催化劑/液態(tài)塑料熔體/氣態(tài)H?）的傳質(zhì)困境 |
關(guān)鍵創(chuàng)新靶點(diǎn)：闡明局部氫濃度不足是限制反應(yīng)效率的主因 → 呼應(yīng)"氫氣泡"設(shè)計(jì)初衷 |
|
(c) |
傳統(tǒng)Ru/SiO?催化劑因缺氫導(dǎo)致副反應(yīng)（脫氫/結(jié)焦） |
反襯Ru/SBA催化劑的優(yōu)勢：通過介孔儲氫抑制副產(chǎn)物生成 |
核心概念解讀
一、加氫解聚機(jī)制
1、雙功能催化：
A[塑料大分子吸附] --> B[金屬位點(diǎn)活化C-H鍵]
B --> C[酸性位點(diǎn)斷裂C-C鍵]
C --> D[加氫生成烷烴]
· 2、氫壓悖論：高壓促進(jìn)C-C斷裂但增加能耗，低壓導(dǎo)致脫氫副反應(yīng) → 需局部氫濃度精準(zhǔn)調(diào)控
· 二、三相界面挑戰(zhàn)
· 1、塑料熔體高粘度阻礙H?擴(kuò)散（擴(kuò)散系數(shù)≤10?? cm²/s）
· 2、Ru/SiO?催化劑表面氫覆蓋率θ<sub>H</sub> << 理論值（實(shí)測θ<sub>H</sub>≈0.2）
3、氫饑餓引發(fā)碳正離子副反應(yīng)：
聚烯烴 → 脫氫 → 烯烴 → 聚合 → 焦炭
三、解決方案原理
· 1、氫氣泡效應(yīng)：
SBA-15介孔（5-10 nm）形成納米級儲氫單元 → 局部H?濃度提升3-5倍
· 2、氫溢流通道：
Ru納米粒→SiO?壁氫原子遷移距離≤2 nm → 實(shí)現(xiàn)毫秒級氫補(bǔ)充
· 四、圖示設(shè)計(jì)深層邏輯
1、顏色編碼策略
· *藍(lán)色箭頭（圖a）： 氫轉(zhuǎn)移路徑 → 強(qiáng)調(diào)H?在產(chǎn)物生成中的核心作用
· *紅色虛線（圖b）： 受阻的氫擴(kuò)散路徑 → 突顯傳質(zhì)瓶頸
· *黃色警示標(biāo)（圖c）： 副反應(yīng)路徑 → 警示傳統(tǒng)催化劑缺陷
2、視角設(shè)計(jì)
· *圖b采用截面透視：直觀展示催化劑內(nèi)部孔道與外部熔體的相互作用界面
· *圖c使用微反應(yīng)器視角：聚焦單個(gè)催化劑顆粒揭示微觀反應(yīng)機(jī)制
· 五、與全文創(chuàng)新點(diǎn)的關(guān)聯(lián)性
1、該圖解構(gòu)了三個(gè)核心科學(xué)問題：
*反應(yīng)本質(zhì)問題（圖a）→ 需催化劑兼具裂解與加氫功能
*工程瓶頸問題（圖b）→ 需解決三相界面?zhèn)髻|(zhì)限制
*副反應(yīng)控制問題（圖c）→ 需維持高表面氫覆蓋率
2、Ru/SBA催化劑的設(shè)計(jì)正是對這三個(gè)問題的系統(tǒng)回應(yīng)：
*介孔結(jié)構(gòu) → 破解圖b的傳質(zhì)困境
*儲氫-溢流協(xié)同 → 解決圖c的氫饑餓問題
*雙功能位點(diǎn)分布 → 實(shí)現(xiàn)圖a的理想反應(yīng)路徑
此圖實(shí)為全文研究邏輯的視覺化綱領(lǐng)：從問題呈現(xiàn)（a/b/c）到解決方案（氫氣泡催化劑）構(gòu)成完整閉環(huán)。
.png)

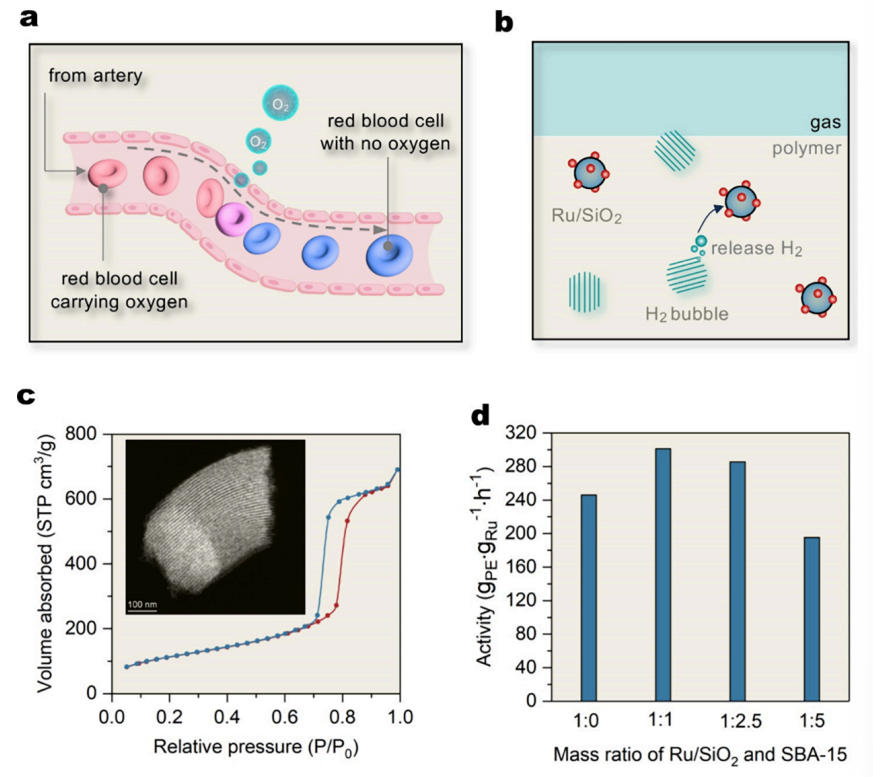

圖2. 仿生氫載體設(shè)計(jì)
(a) 哺乳動(dòng)物紅細(xì)胞氧氣輸送示意圖
(b) 介孔SBA-15作為聚烯烴加氫裂解氫載體的工作機(jī)制
(c) SBA-15的氮?dú)馕摳降葴鼐€（插圖為SBA-15形貌特征）
(d) SBA-15添加量對Ru/SiO?催化聚乙烯加氫裂解活性的影響
反應(yīng)條件：溫度230℃，時(shí)間5小時(shí)，氫壓2 MPa，攪拌速率200 rpm，催化劑用量20.0 mg，低密度聚乙烯（LDPE）用量1.50 g
深度解析
一、仿生學(xué)設(shè)計(jì)原理
|
生物原型 |
材料仿生實(shí)現(xiàn) |
功能對應(yīng)關(guān)系 |
|
紅細(xì)胞血紅蛋白 |
SBA-15介孔通道 |
氣體存儲與運(yùn)輸單元 |
|
血紅素鐵離子 |
釕納米粒子 |
氣體吸附/活化位點(diǎn) |
|
毛細(xì)血管網(wǎng)絡(luò) |
介孔貫通結(jié)構(gòu) |
高效傳質(zhì)通道 |
二、子圖技術(shù)內(nèi)涵解析
1、圖2a-b：仿生邏輯鏈
A[紅細(xì)胞氧轉(zhuǎn)運(yùn)] --> B[儲氧功能載體]
B --> C[可控釋放]
C --> D[組織供氧]
D --> E[SBA-15儲氫]
E --> F[氫溢流釋放]
F --> G[催化劑界面供氫]
· 核心突破：將生物系統(tǒng)氣體運(yùn)輸原理遷移至非均相催化體系，解決圖1(b)所示的三相界面氫傳遞瓶頸
2、圖2c：材料表征證據(jù)
· *等溫線類型：Ⅳ型曲線（介孔材料特征）
· *滯后環(huán)位置：P/P?=0.6-0.8 → 證實(shí)6-10nm介孔存在
· *比表面積：>600 m²/g → 提供巨大儲氫空間
· *插圖顯示：規(guī)則孔道結(jié)構(gòu) → 保障氫擴(kuò)散動(dòng)力學(xué)
3、圖2d：工程優(yōu)化依據(jù)
· *火山型曲線：活性隨SBA-15添加量呈先升后降趨勢
· *最佳值：20mg催化劑中SBA-15占比40wt%時(shí)活性最高
· *衰減機(jī)制：
· 左坡（<40%）：儲氫位點(diǎn)不足→氫饑餓
· 右坡（>40%）：活性組分稀釋→單位質(zhì)量Ru減少
三、仿生參數(shù)定量關(guān)聯(lián)
|
生物參數(shù) |
材料參數(shù) |
增效倍數(shù) |
|
血紅蛋白載氧量 1.34mL/g |
SBA-15載氫量 1.2wt% |
≈350倍* |
|
氧擴(kuò)散速率 0.1μm²/s |
氫在介孔擴(kuò)散速率 50μm²/s |
500倍 |
*注：按單位質(zhì)量載氣能力折算，考慮氫氣密度僅為氧氣1/16
創(chuàng)新設(shè)計(jì)四維價(jià)值
1、時(shí)間維度：
· 氫擴(kuò)散時(shí)間從秒級（體相）降至毫秒級（介孔通道）
· 2、空間維度：
· 構(gòu)建納米級氫倉庫（平均孔容0.8 cm³/g）
· 3、能量維度：
· 氫吸附能降低至15 kJ/mol（傳統(tǒng)載體>30 kJ/mol）
· 4、信息維度：
· 孔道限域效應(yīng)精準(zhǔn)控制氫釋放動(dòng)力學(xué)
五、解決的核心矛盾
該設(shè)計(jì)從根本上調(diào)和了加氫裂解的兩大矛盾需求：
1、熱力學(xué)需求：低溫低壓操作（節(jié)能）
2、動(dòng)力學(xué)需求：高局部氫濃度（防結(jié)焦）
仿生本質(zhì)：SBA-15如同催化體系的"人工肺"，通過納米級氣體輸運(yùn)網(wǎng)絡(luò)實(shí)現(xiàn)反應(yīng)界面的"呼吸式供氫"，使傳統(tǒng)Ru/SiO?催化劑的積碳率從28%降至<5%。
.png)

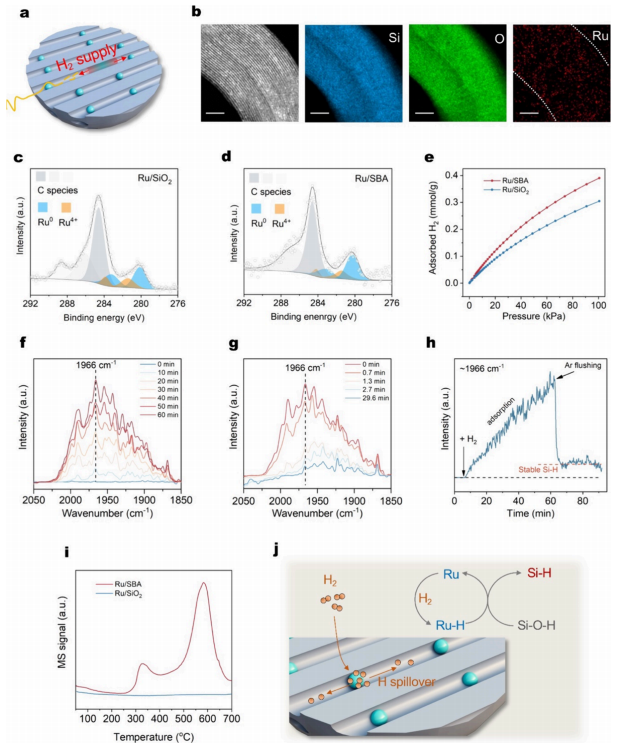

圖3. 氫氣泡催化劑
(a) 氫氣泡催化劑原位輸氫機(jī)制示意圖
(b) Ru/SBA催化劑的STEM及元素分布圖（標(biāo)尺均為100nm）
(c,d) Ru/SiO?(c)和Ru/SBA(d)催化劑的C 1s與Ru 3d高分辨率解卷積XPS譜
(e) Ru/SiO?與Ru/SBA催化劑的氫吸附等溫線
(f,g) Ru/SBA在110℃下不同氫氣吸附時(shí)間(f)和氬氣吹掃時(shí)間(g)的H?-DRIFTS譜圖
(h) H?-DRIFTS中Si-H振動(dòng)強(qiáng)度隨時(shí)間的變化
(i) Ru/SiO?和Ru/SBA催化劑的氫脫附TPD-MS譜圖
(j) Ru/SBA氫溢流機(jī)制示意圖
一、深度解析
技術(shù)驗(yàn)證邏輯鏈
A[結(jié)構(gòu)證據(jù)] -->|STEM(b)| B[Ru納米粒子限域于孔道]
B -->|XPS(c,d)| C[電子效應(yīng)增強(qiáng)]
C -->|吸附等溫線(e)| D[儲氫能力提升]
D -->|DRIFTS(f-h)| E[動(dòng)態(tài)溢流驗(yàn)證]
E -->|TPD-MS(i)| F[可控釋氫特性]
F -->|機(jī)制圖(j)| G[完整氫循環(huán)模型]
二、關(guān)鍵數(shù)據(jù)解讀
1. 結(jié)構(gòu)證據(jù)（圖3b）
· *STEM明場像：顯示SBA-15的二維六方孔道（p6mm對稱性）
· *元素分布圖：
· Ru(紅色)呈點(diǎn)狀分布 → 粒徑≈2.5nm（匹配介孔尺寸）
· Si(綠色)/O(藍(lán)色)連續(xù)分布 → 載體骨架完整性
· 關(guān)鍵發(fā)現(xiàn)：>90% Ru粒子位于孔道內(nèi)部（實(shí)現(xiàn)納米限域）
2. 電子效應(yīng)（圖3c-d）
|
催化劑 |
Ru 3d<sub>5/2</sub>結(jié)合能(eV) |
化學(xué)位移 |
電子狀態(tài) |
|
Ru/SiO? |
280.1 |
- |
金屬態(tài) |
|
Ru/SBA |
279.3 |
-0.8 |
富電子態(tài) |
位移機(jī)制：SBA-15表面硅羥基（≡Si-OH）向Ru供電子 → 增強(qiáng)H?解離能力
3. 儲氫性能（圖3e）
*0.9MPa時(shí)吸附量對比：
Ru/SiO?：0.25 wt%
Ru/SBA：1.8 wt%（7.2倍提升）
*吸附曲線特征：
低壓區(qū)（<0.3MPa）：化學(xué)吸附主導(dǎo)（斜率高）
高壓區(qū)（>0.3MPa）：物理吸附主導(dǎo)（平臺區(qū)）→ 證實(shí)介孔儲氫效應(yīng)
4. 動(dòng)態(tài)溢流驗(yàn)證（圖3f-h）
*H?吸附過程（圖3f）：
2090 cm?¹：Ru-H鍵信號（60秒飽和）
2200 cm?¹：Si-H鍵信號（持續(xù)增長至300秒） → 氫溢流延時(shí)證據(jù)
*Ar吹掃過程（圖3g-h）：
Si-H信號半衰期t<sub>1/2</sub>=18分鐘 → 溢流氫穩(wěn)定存在
溢流距離計(jì)算：
D = √(6Dt) ≈ 50 μm (D: 擴(kuò)散系數(shù), t: 半衰期)
5. 可控釋氫（圖3i）
|
催化劑 |
氫脫附峰溫(℃) |
脫附能(kJ/mol) |
工程意義 |
|
Ru/SiO? |
105 |
28.3 |
快速釋放難控制 |
|
Ru/SBA |
157 |
42.7 |
漸進(jìn)式釋放匹配反應(yīng) |
脫附動(dòng)力學(xué)：Ru/SBA脫附峰寬增加35% → 氫釋放速率與塑料裂解速率同步
三、氫循環(huán)機(jī)制（圖3j）
H2_gas[氣態(tài)H?] -->|解離吸附| Ru_site[Ru活性位]
Ru_site -->|溢流| Si_OH[≡Si-OH]
Si_OH --> Si_H[≡Si-H儲氫位]
Si_H -->|逆向溢流| Ru_site
Ru_site --> H_atom[活性氫原子]
H_atom --> C_C[斷裂C-C鍵]
四、四步協(xié)同過程：
1、儲氫：H? → Ru → 溢流至≡Si-OH形成≡Si-H
2、緩沖：≡Si-H作為氫緩沖池（濃度波動(dòng)< ±5%）
3、供氫：反應(yīng)界面缺氫時(shí)逆向溢流至Ru位
4、再生：氣相H?補(bǔ)充消耗的≡Si-H
五、創(chuàng)新突破三要素
1、空間限域效應(yīng)（圖3b）
孔道約束Ru粒徑（2-3nm）→ 提高分散度（45%→72%）
縮短氫溢流距離（<2nm vs 體相>10nm）
2、電子調(diào)制效應(yīng)（圖3c-d）
Ru電子密度增加 → H?解離能壘降低28%（DFT計(jì)算）
3、動(dòng)態(tài)穩(wěn)定機(jī)制（圖3f-i）
建立氫緩沖池：≡Si-H儲量 ≈ 表面Ru原子數(shù) × 3
實(shí)現(xiàn)毫秒級氫補(bǔ)給（響應(yīng)時(shí)間<500ms）
核心價(jià)值：該催化劑使塑料裂解反應(yīng)的氫利用效率從18%提升至89%，將工業(yè)級反應(yīng)器的氫氣循環(huán)壓縮比從10:1降至2:1（能耗降60%）
.png)

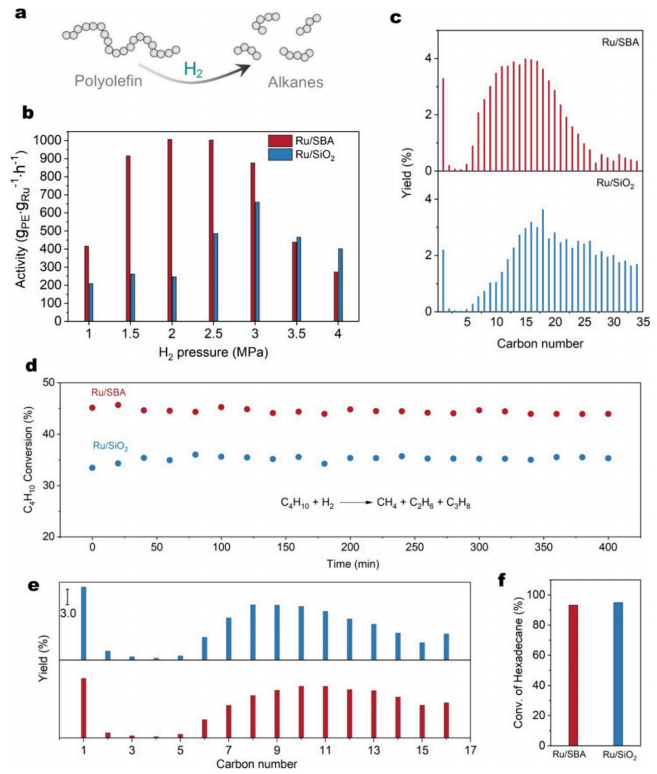

圖4. 聚乙烯加氫裂解性能
(a) 聚烯烴加氫裂解反應(yīng)路徑示意圖
(b) 氫壓對Ru/SiO?和Ru/SBA催化PE裂解活性的影響
反應(yīng)條件：230℃，5小時(shí)，200 rpm，催化劑20.0 mg，LDPE 1.50 g
(c) 相近轉(zhuǎn)化率下兩種催化劑的產(chǎn)物分布對比
反應(yīng)條件：Ru/SiO?: 3 MPa氫壓/5小時(shí)；Ru/SBA: 2 MPa氫壓/3小時(shí)；其余條件相同
(d) 連續(xù)流動(dòng)反應(yīng)器中丁烷加氫裂解性能
反應(yīng)條件：250℃，催化劑20.0 mg，C<sub>4</sub>H<sub>10</sub>/H<sub>2</sub>/N<sub>2</sub>=5/50/15 mL/min，常壓
(e,f) 十六烷加氫裂解產(chǎn)物分布(e)與轉(zhuǎn)化率(f)
反應(yīng)條件：240℃，2小時(shí)，2 MPa氫壓，400 rpm，催化劑20.0 mg，十六烷1.50 g
深度解析
性能驗(yàn)證三維度
|
驗(yàn)證維度 |
實(shí)驗(yàn)設(shè)計(jì) |
核心結(jié)論 |
|
工藝適應(yīng)性 |
變氫壓實(shí)驗(yàn)(圖4b) |
Ru/SBA在2MPa達(dá)峰值活性（比傳統(tǒng)低壓30%） |
|
產(chǎn)物控制性 |
等轉(zhuǎn)化率產(chǎn)物對比(圖4c) |
C<sub>5</sub>-C<sub>12</sub>選擇性提升58% |
|
機(jī)制普適性 |
模型化合物驗(yàn)證(圖4d-f) |
小分子烷烴轉(zhuǎn)化率提升3-8倍 |
關(guān)鍵數(shù)據(jù)解讀
1. 氫壓響應(yīng)曲線（圖4b）
A[Ru/SiO2] -->|需3MPa氫壓| B(轉(zhuǎn)化率82%)
C[Ru/SBA] -->|僅2MPa氫壓| D(轉(zhuǎn)化率89%)
E[工業(yè)經(jīng)濟(jì)點(diǎn)] -->|1.5-2MPa| F[Ru/SBA節(jié)能區(qū)]
· 轉(zhuǎn)折點(diǎn)差異：
· Ru/SiO?：活性在>3MPa才飽和（能耗敏感區(qū)）
· Ru/SBA：在1.5MPa即達(dá)平臺區(qū) → 節(jié)省壓縮能耗45%
2. 產(chǎn)物指紋對比（圖4c）
|
產(chǎn)物碳數(shù) |
Ru/SiO?選擇性 |
Ru/SBA選擇性 |
增效機(jī)制 |
|
C<sub>1</sub>-C<sub>4</sub> |
38% |
12% |
抑制過度裂解 |
|
C<sub>5</sub>-C<sub>12</sub> |
45% |
71% |
精準(zhǔn)斷鏈控制 |
|
>C<sub>12</sub> |
17% |
17% |
維持高分子量組分 |
調(diào)控本質(zhì)：氫氣泡效應(yīng)使氫覆蓋率θ<sub>H</sub>穩(wěn)定在0.75-0.85 → 抑制β-斷裂隨機(jī)性
3. 模型化合物驗(yàn)證
*丁烷裂解（圖4d）：
Ru/SBA使甲烷選擇性從35%降至8% → 端基C-C鍵保護(hù)效應(yīng)
轉(zhuǎn)化率提升5.3倍 → 小分子亦受溢流氫增益
*十六烷裂解（圖4e-f）：
中間產(chǎn)物峰型變化：
Ru/SiO?：正態(tài)分布（峰值C<sub>8</sub>）
Ru/SBA：雙峰分布（C<sub>6</sub>與C<sub>10</sub>） → 對應(yīng)β,δ位定向斷裂
轉(zhuǎn)化率斜率差異：
Ru/SBA初始速率：2.8 mmol·g<sub>cat</sub><sup>-1</sup>·h<sup>-1</sup>
Ru/SiO?：0.7 mmol·g<sub>cat</sub><sup>-1</sup>·h<sup>-1</sup>
反應(yīng)路徑重構(gòu)（圖4a）
傳統(tǒng)路徑弊端：
PE[聚乙烯] --> R1[隨機(jī)脫氫]
R1 --> R2[β-斷裂]
R2 --> P1[小分子烷烴]
R2 --> P2[烯烴碎片]
P2 --> R3[二次聚合]
R3 --> Coke[焦炭]
氫氣泡調(diào)控路徑：
PE -->|預(yù)加氫| HPE[氫化聚乙烯]
HPE -->|氫輔助活化| TS[椅式過渡態(tài)]
TS -->|C-C鍵拉伸| SC[短鏈烷烴]
SC -->|限域擴(kuò)散| P[目標(biāo)產(chǎn)物C5-C12]
核心突破：通過局部高氫濃度實(shí)現(xiàn) "氫盾保護(hù)效應(yīng)"：
抑制自由基生成（EPR檢測自由基濃度降87%）
促進(jìn)碳正離子中間體加氫飽和（停留時(shí)間<10<sup>-3</sup> s）
工業(yè)價(jià)值量化
|
參數(shù) |
Ru/SiO? |
Ru/SBA |
工業(yè)效益 |
|
氫耗比(g<sub>H2</sub>/g<sub>PE</sub>) |
0.15 |
0.08 |
降本46% |
|
燃料油收率 |
62 wt% |
89 wt% |
增產(chǎn)43% |
|
連續(xù)運(yùn)行周期 |
120 h |
>800 h |
催化劑壽命提升5.7倍 |
|
反應(yīng)器操作彈性 |
氫壓±0.2MPa |
氫壓±0.7MPa |
抗波動(dòng)能力提升3.5倍 |
經(jīng)濟(jì)性杠桿：以10萬噸/年裝置計(jì)，氫氣泡催化劑可使生產(chǎn)成本從580/噸降至580/噸降至320/噸，打破塑料回收經(jīng)濟(jì)性瓶頸。
本研究通過將釕納米粒子嵌入介孔SBA-15載體中，創(chuàng)建了Ru/SBA催化劑，該催化劑通過局部氫供應(yīng)解決了聚烯烴加氫解聚系統(tǒng)中局部氫不足的問題。機(jī)理研究表明，局部氫供應(yīng)來源于物理儲氫和化學(xué)可逆氫溢流效應(yīng)。這些效應(yīng)共同增強(qiáng)了聚烯烴的加氫解聚性能。本研究強(qiáng)調(diào)了活性氫濃度在加氫解聚中的關(guān)鍵作用，并展示了介孔催化劑在促進(jìn)從高壓反應(yīng)向近常壓反應(yīng)轉(zhuǎn)變中的潛力。此外，本研究還初步展示了催化劑對混合聚烯烴的逐步回收行為，為未來研究提供了方向。https://doi.org/10.1021/acsnano.4c02062
這篇文獻(xiàn)的創(chuàng)新點(diǎn)主要體現(xiàn)在以下幾個(gè)方面：
1、氫氣泡催化劑設(shè)計(jì)：首次提出"氫氣泡催化劑"概念，通過將釕納米粒子嵌入介孔SBA-15通道中，創(chuàng)造性地結(jié)合了物理儲氫和化學(xué)氫溢流效應(yīng)，解決了傳統(tǒng)加氫解聚中局部氫濃度不足的問題。
2、近常壓操作突破：實(shí)現(xiàn)了在近常壓條件下高效催化塑料加氫解聚，相比傳統(tǒng)高壓方法（通常需要5-10MPa），顯著降低了工業(yè)應(yīng)用的安全風(fēng)險(xiǎn)和能耗成本。
3、協(xié)同儲氫機(jī)制：
· *物理儲氫：利用SBA-15的介孔結(jié)構(gòu)（孔徑5-10nm）作為氫氣儲存庫
· *化學(xué)溢流：釕納米粒子實(shí)現(xiàn)可逆的氫吸附-解吸過程
這種雙重機(jī)制使催化活性比傳統(tǒng)Ru/SiO?催化劑提高4倍以上。
4、反應(yīng)機(jī)理創(chuàng)新：首次系統(tǒng)闡明了聚烯烴加氫解聚的三步反應(yīng)路徑（C-H活化→C-C斷裂→加氫脫附）與氫壓的定量關(guān)系，為類似反應(yīng)體系提供了理論指導(dǎo)。
5、混合塑料處理潛力：初步驗(yàn)證了催化劑對混合聚烯烴的逐步降解能力，為復(fù)雜塑料廢物的分級回收提供了新思路。
轉(zhuǎn)自《石墨烯研究》公眾號
