二維石墨烯由于其優越的電學、光學和熱學性能，在后摩爾時代成為硅的有力競爭者。然而，當石墨烯與非晶襯底耦合時，其面內導熱性會發生強烈的退化。同時，石墨烯與介質襯底之間微弱的范德華相互作用導致界面熱阻高。器件散熱面臨嚴峻挑戰，熱點升高，電氣性能下降。在這里，應用自組裝單層（SAMs）來修飾石墨烯和氧化物襯底之間的界面，并減輕器件中的熱問題。−NH
2端接的SAM增強了石墨烯與襯底之間的界面耦合強度，增加了界面導熱系數。−CH
3端接的SAM有效地抑制了襯底聲子散射，保持了石墨烯的高面內導熱性。特別是，−NH
2端接的SAM顯著提高了石墨烯場效應晶體管的散熱效率，緩解了自熱問題。器件的載流容量和最大功率密度分別提高了28.1%和48.2%。研究提供了一個非常有吸引力的平臺，用于整合地對空導彈來改善二維電子器件的熱管理。
圖1. 不同基底上的單層石墨烯。（a） SiO
2、APTES/SiO
2和ODTS/SiO
2上石墨烯的結構示意圖。ODT和APET上的末端官能團分別為−CH
3和−NH
2。（b） 原始SiO
2、APTES/SiO
2和ODTS/SiO
2襯底的AFM圖像；比例尺為1μm。（c） （b）中樣品表面的高度直方圖。（d） 原始SiO2、APTES/SiO
2和ODTS/SiO
2基板的接觸角。

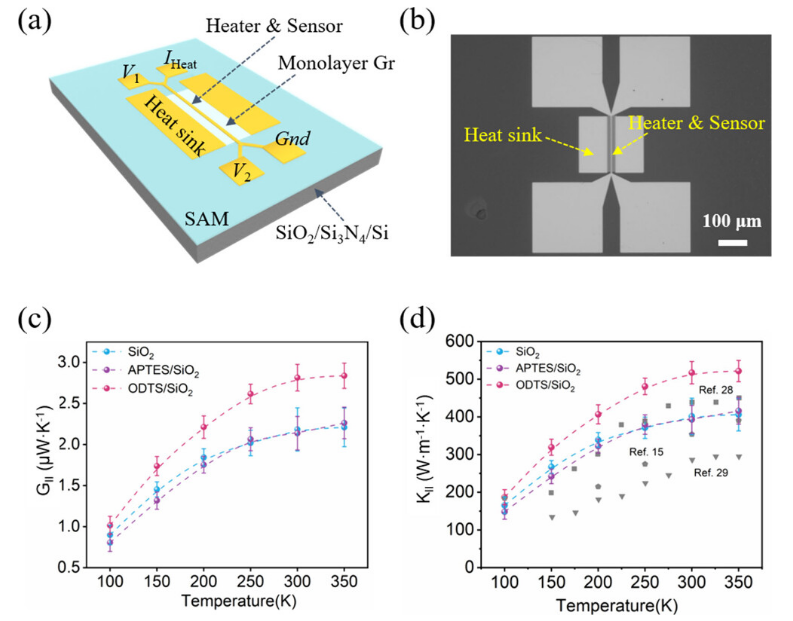

圖2. (a) 石墨烯在不同改性層上的熱導率測量。（a、b）懸掛式電熱測溫平臺示意圖和掃描電鏡圖像。（c） 原始SiO
2、APTES/SiO
2和ODTS/SiO
2襯底上石墨烯樣品的熱導率。（d） 不同襯底上石墨烯薄膜的熱導率隨溫度的變化。比較顯示了文獻中CVD生長石墨烯樣品的熱導率測量值。

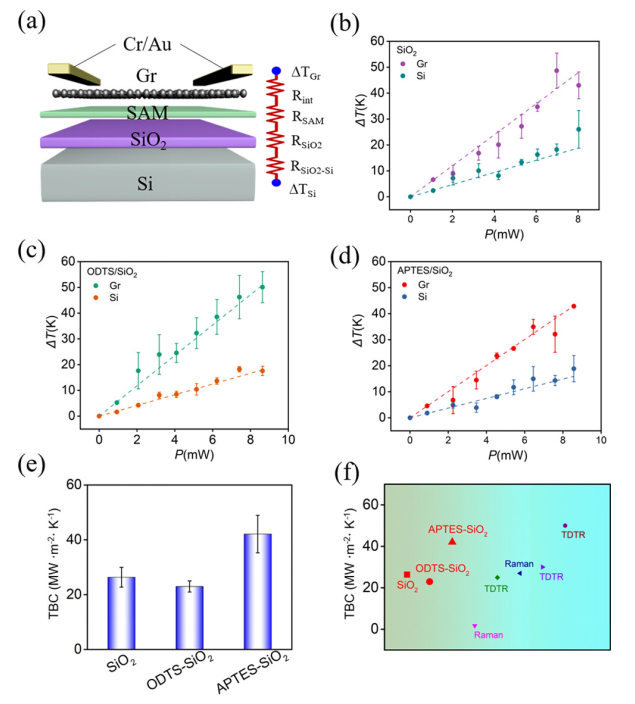

圖3. 石墨烯與不同襯底耦合的TBC測量。（a） 設備熱阻分布示意圖。（b–d）原始SiO
2（b）、ODT/SiO
2（c）和APTES/SiO
2（d）上的ΔTGr和ΔTSi與P的關系。（e） 石墨烯在不同基底上的TBC。（f） 與其他報道的石墨烯和SiO
2的TBC的比較證明了我們的基底修飾的積極影響。

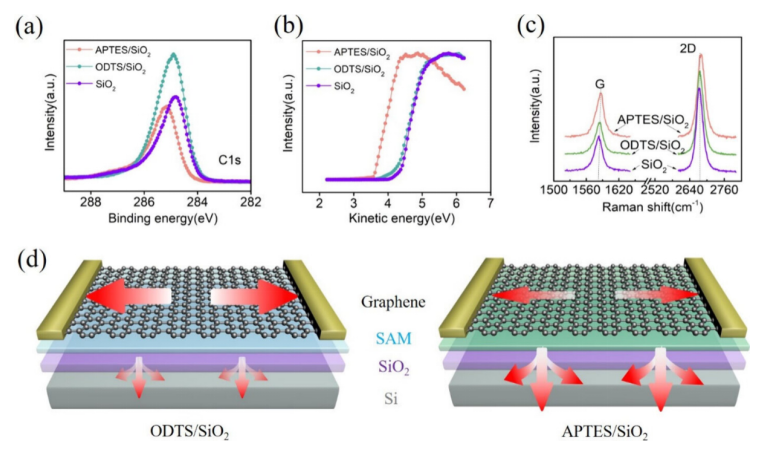

圖4. 石墨烯熱性能增強機理的研究。(a)不同改性層石墨烯碳原子的XPS光譜。(b)石墨烯的紫外發射光譜。(c)石墨烯薄膜在APTES/SiO
2、ODTS/SiO
2和SiO
2上的拉曼光譜，石墨烯的特征G峰和2D峰。(d) ODTS（左）和APTES（右）石墨烯器件的散熱示意圖。

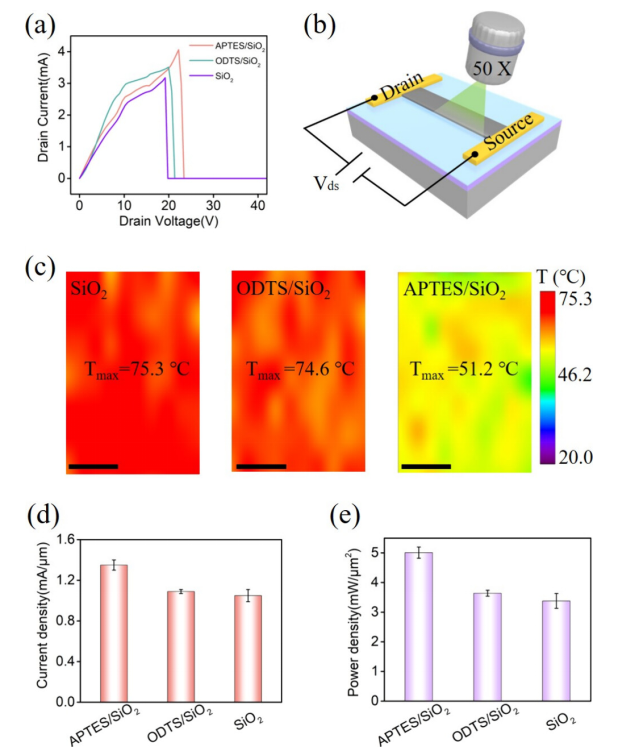

圖5. 各種襯底上G-FET的電學和熱學測量。（a） 溝道尺寸為3×6μm
2的G-FET器件的高場擊穿。（b） 拉曼測溫測量裝置示意圖。（C） 在工作功率為8 mW時，分別在SiO
2（左）、ODTS/SiO
2（中）和APTES/SiO
2（右）上繪制石墨烯溝道溫度圖。（d和e）分別在APTES/SiO
2、ODTS/SiO
2和SiO
2上的G-FET器件的最大電流密度和功率密度。比例尺為1μm。
相關研究成果由華中科技大學
Kai Yang、Guoqing Xin和西安電子科技大學Dongdong Chen課題組2024年發表在
ACS Applied Materials & Interfaces (鏈接：https://doi.org/10.1021/acsami.4c14463)上。原文：
Enhancing Thermal Management of Graphene Devices by Self-Assembled Monolayers
轉自《石墨烯研究》公眾號
