基于高載流子遷移率的還原氧化石墨烯（RGO）的寬帶（UV–vis–NIR）光電探測器（PD）有潛力擴大光學器件的應用。在本報告中，通過簡單的旋涂方法制備了新的p–p Se/RGO異質結，該異質結與RGO納米片和高度結晶的p型硒微管（Se-MT）相結合。最大長度為3mm的Se-MT有利于以低成本沉積電極。RGO層的帶隙由低溫退火的氧化石墨烯（GO）納米片控制。Se/RGO PD和Se/GO PD都表現出自供電特性，在寬的UV–NIR波長范圍（280–1000 nm）內具有良好的響應性、檢測率和開/關比。與純Se-MT PD（11.8 mA W
–1和1.09×10
9 jones）相比，Se/RGO PD的響應度（168.1 mA W
–2）和比探測率（1.48×10
11 jones）分別提高了14倍和135倍，尤其是在沒有施加偏壓的368 nm處。Se/RGO PD的開/關比為1049，每個周期的快速響應速度為18μs/4.76ms。值得注意的是，Se/RGO PD和Se/GO PD在1000 nm照射下的響應度分別為19.5和12.1 mA W
–1，分別是Se-MT PD（0.05 mA W
–2）的390和242倍。由于RGO層的光學吸收增強，帶隙對準改善，從而在Se/RGO異質結處提供高內建場，最終成功分離電荷載流子，因此在UV–NIR波長范圍內已經證明了出色的自供電操作。這一發現為具有獨立檢測功能的高性能寬帶設備顯示了巨大的前景。

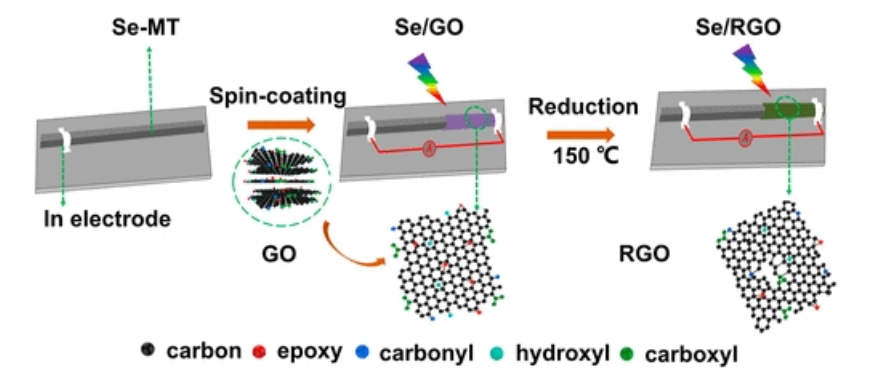

圖1. Se/GO、Se/RGO異質結光電探測器的制備工藝。

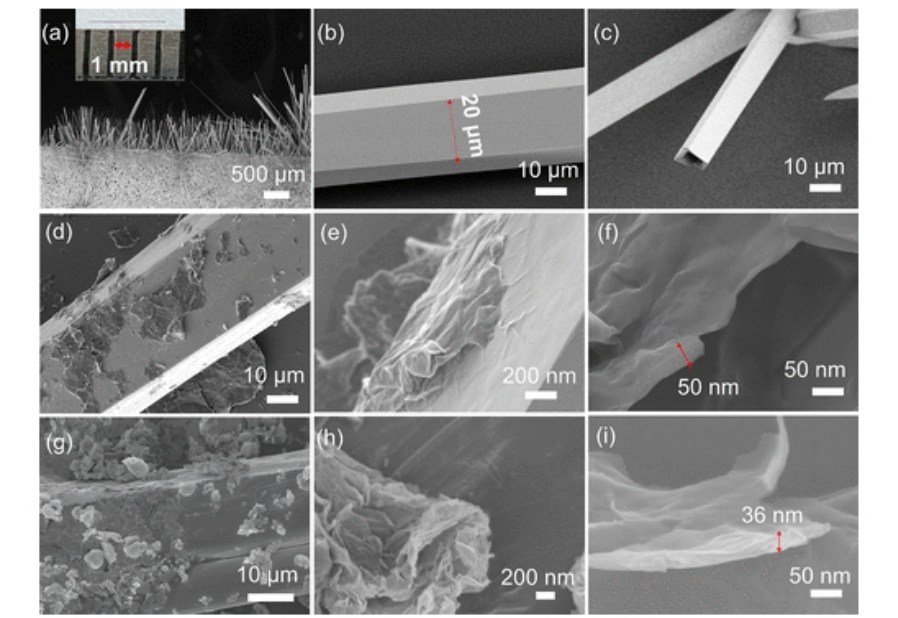

圖2. （a）側視圖下的Se-MT和高放大率下的SEM圖像；（a）的插圖照片是單個超長Se-MT。（c）Se-MT的截面SEM圖像。SEM圖像（d–f）Se/GO和（g–i）Se/RGO。

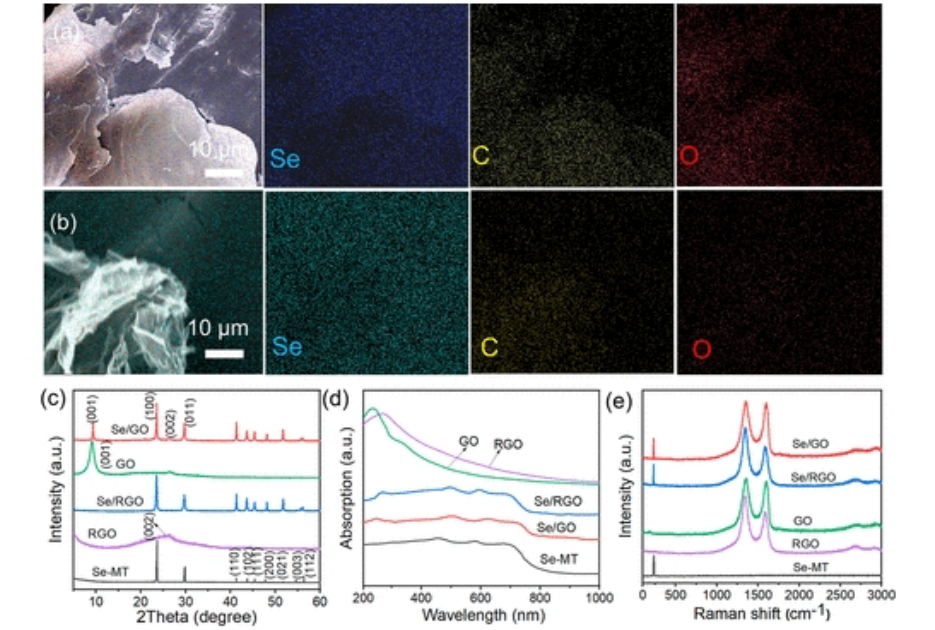

圖3. （a）Se/GO和Se/RGO的EDS圖譜。Se-MT、Se/GO、Se/RGO、GO和RGO的XRD圖譜、UV–vis–IR吸收光譜和拉曼光譜。

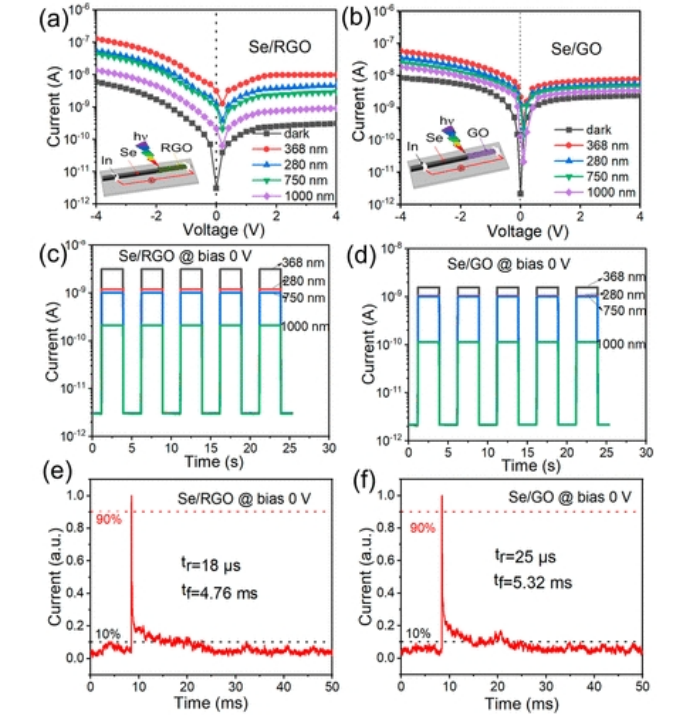

圖4. Se/RGO的I–V特性曲線和Se/GO。Se/RGO（c）和Se/GO（d）在零偏壓下不同波長的I–t曲線。Se/RGO（e）和Se/GO（f）在0V偏壓下的單脈沖響應周期隨上升和衰減時間的變化。

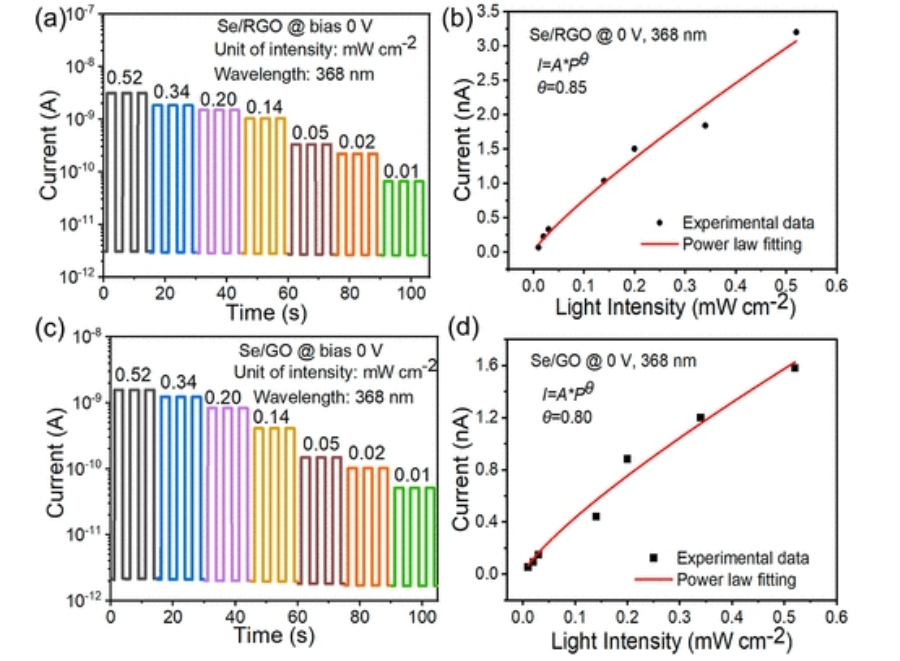

圖5. 在368 nm（0.52 mW cm
–2）下，0 V偏壓下不同強度的Se/RGO PD（a）和Se/GO PD（c）的I–t曲線，對應的冪律擬合圖和。
圖6.（a） Se-MT-PD在0.2V偏壓下的響應性和比探測率，以及Se/RGO和Se/GO PD在零偏壓下的反應性和比檢測率。接觸前Se/RGO PD和Se/GO PD的能帶圖。（e）Se/RGO PD和Se/GO PD在光照下的能帶示意圖。
相關研究成果由江南大學Yanfeng Jiang等人2024年發表在ACS Applied Nano Materials (鏈接：https://doi.org/10.1021/acsanm.3c05878)上。原文：Reduced Graphene Oxide/Se Microtube p–p Heterojunction for Self-Powered UV–NIR Broadband Photodetectors
