水解離在科學領域具有重要的基礎意義，并在各種技術應用中引起了廣泛的關注。然而，水分子中破壞O-H鍵的高活化勢壘限制了其應用，即使是吸附在氧化石墨烯(GO)上的水也是如此。通過密度泛函理論計算，我們證明了水分子可以在銅襯底(Copper -GO)的(111)表面支持的氧化石墨烯(GO)上自發解離。這個過程包括質子從水轉移到界面氧基團，氫氧化物與氧化石墨烯形成共價鍵。與氧化石墨烯相比，Copper -GO上的水解離勢壘顯著降低，小于或與熱波動相當。這歸因于銅襯底與氧化石墨烯之間的軌道雜化相互作用，增強了氧化石墨烯基面上的界面氧基的反應活性，從而使水解離。我們的工作提供了一種新的策略，通過襯底增強氧化石墨烯上界面氧基團的反應活性來實現水的解耦，并表明襯底可以作為調節各種二維材料器件催化性能的關鍵。
圖1. (a)帶有羥基和環氧基團的水分子吸附在氧化石墨烯和Copper -GO上的頂部和側面快照。(b)水在氧化石墨烯(黑色線條)和Copper -GO(紅色線條)上對羥基和環氧基的解離反應途徑和(c)兩個環氧基。注:R(反應物)，M(中間體)，TS(過渡態)，P(生成物)。為了便于比較，氧化石墨烯和Copper -GO的能量值R被移至0。

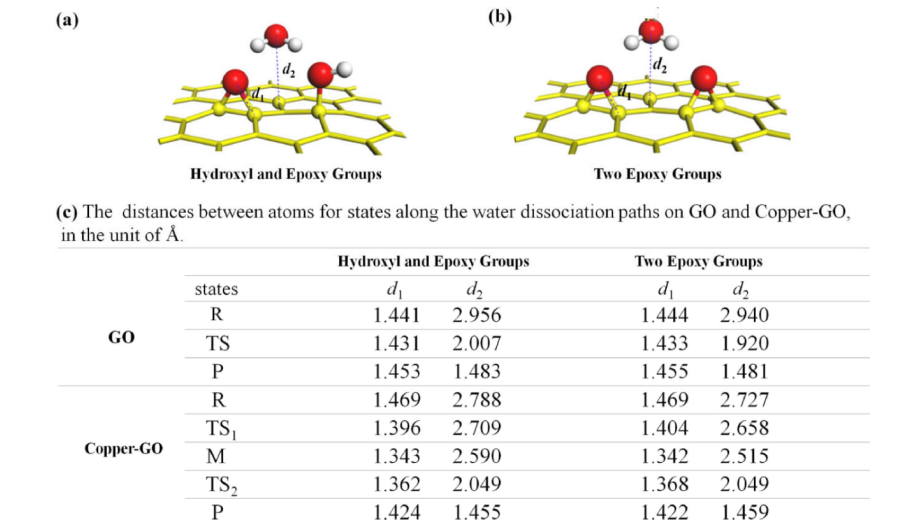

圖2. (a)羥基和環氧基團(b)兩個環氧基團的氧化石墨烯和Copper -GO的C-O距離(d
1和d
2)示意圖。(c)沿著GO和Copper-GO的水解離路徑，d
1和d
2在不同狀態下的值。
.png)
圖3. 帶有羥基和環氧基團的GO(上)和Copper-GO(下)的態密度(DOS)。(a, b)GO和Copper-GO上碳、氧的s、p軌道和GO上氫的s軌道(黃色)以及銅襯底的s、p、d軌道(青色)的DOS之和;(c, d)GO和Copper-GO上環氧基團(O，紅色)中氧原子p軌道的DOS。藍色虛線表示環氧基團中氧原子在相應能級上的p-帶中心;(e, f)水(H
2O，橙色)吸附在GO和Copper-GO上的成鍵軌道的DOS。(e)為孤立水的三個成鍵軌道，分別用1b
2、3a
1和1b
1表示。
圖4. (a)GO上一對羥基和環氧基團在水解離途徑中不同狀態的示意圖，GO由(111)表面支撐，金屬襯底包括鋁(Al)、銥(Ir)、鎳(Ni)和銅(Cu)。(b)不同金屬襯底支撐GO上水解離途徑的比較。Copper-GO的結果與圖1(b)相同。為了便于比較，將R的能量值移到0。
圖5. 水在Copper-GO上的解離反應途徑隨羥基與環氧基間距的變化:(a) 3和(b) 4個C-C鍵的分離。
相關研究成果由揚州大學物理科學與技術學院Zhijing Huang等人于2023年發表在Journal of Colloid and Interface Science (https://doi.org/10.1016/j.jcis.2023.03.093)上。原文：Unexpectedly spontaneous water dissociation on graphene oxide supported by copper substrate。
轉自《石墨烯研究》公眾號
