氧化還原液流電池的廣泛部署受到阻礙，部分原因是缺乏具有高質子傳導性的高選擇性離子交換膜。 我們報告了一種聚苯并咪唑共聚物 (PBI-co) 膜的后功能化策略，該策略通過濃硫酸和磷酸的反應混合物來提高膜選擇性，同時保持高質子電導率。傅立葉變換紅外光譜證實苯并咪唑官能團成功磺化和質子化。PBI-co表現出非常高的室溫質子電導率，為0.138 S cm
-1，通過電化學阻抗譜測量。PBI-co還展示了在高達 500 mA cm
-2的外加電流密度和高達1.4 V的電壓脈沖下的電遷移交叉緩解，同時還能抑制擴散驅動的釩交叉超過20天。在后功能化 PBI-co上進行的單節釩液流電池測試進一步證實了最先進的電池性能，在100 mA cm
−2時庫侖效率約為99.5%，面積電阻率低于Nafion-212膜 約20 mΩ cm
2。
圖 1.釩液流電池系統的基本原理。

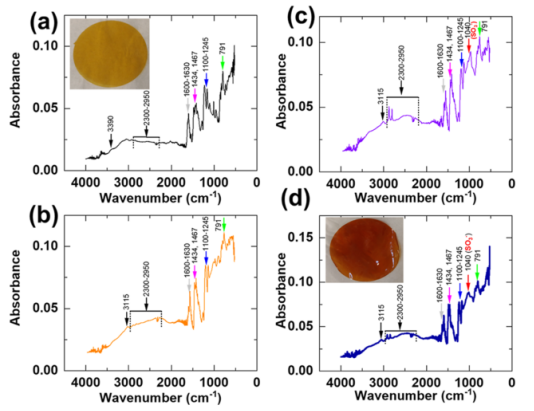

圖 2.(a)未官能化的PBI-co，(b)濃縮的H3PO4官能化的PBI-co，(c)濃縮的H
2SO
4官能化的PBI-co，以及濃縮的H
3PO
4和H
2SO
4官能化的PBI-co的混合物的FTIR光譜。面板和中的插圖分別是PBI-co官能化前后的照片。

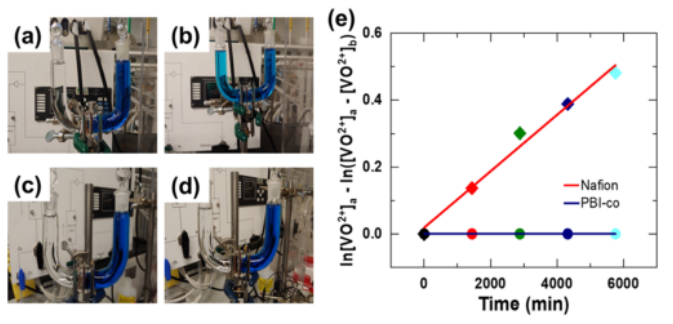

圖 3.顯示釩離子擴散通過 Nafion：0 小時，(b) Nafion：20天后，(c)功能化 PBI-co：0小時，(d)功能化PBI-co：后的擴散池照片 20 天，以及作為時間函數的釩濃度的 UV-vis 分析。下標a和b分別代表富釩半電池和空白半電池中的釩離子濃度。
圖4.用于質子和氧釩離子通過 Nafion和功能化PBI-co膜的電驅動四點探針電池中的電流-電位 (I-V)曲線1 M H
2SO
4，（b）1 M VOSO
4,(c)對四種類似制備的功能化PBI-co膜的再現性研究，以及作為RH函數的功能化PBI-co膜的面內交流阻抗電導率測量。

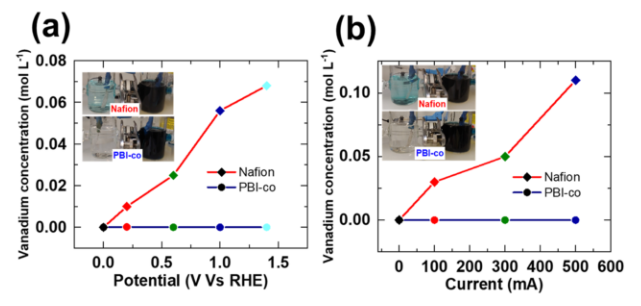

圖 5. 圖 4. Nafion 和功能化 PBI-co 膜的空白半電池中釩離子濃度的紫外-可見分光光度分析：(a) 釩離子濃度與外加電位圖和 (b) 釩離子濃度與外加電流圖 .圖 (a)中的插圖是施加 1.4 V 電壓 1 小時后電池的照片，顯示在Nafion中交叉，但在功能化 PBI-co 膜中顯示零交叉； 圖 (b)中的插圖是施加 500 mA 電流1小時后電池的照片，顯示Nafion 膜中的交叉，但功能化 PBI-co 中的交叉為零。

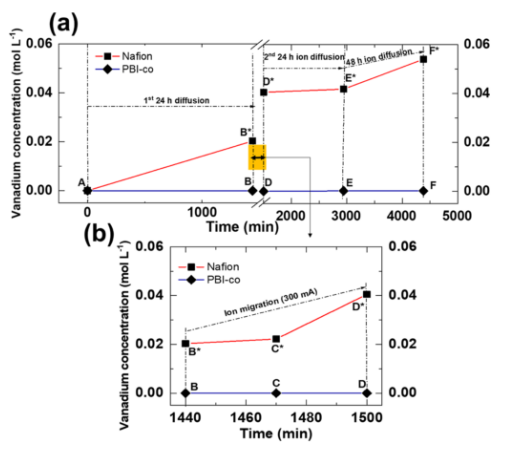

圖 6.空白半電池中作為時間函數測量的釩離子濃度分析顯示離子遷移前的第一個24 小時釩離子擴散期和離子遷移后的第二個24小時擴散期和48小時擴散期 對于功能化的 PBI-co 和 Nafion 膜，遷移和在施加300 mA電流1小時期間經受離子遷移的釩離子交叉。

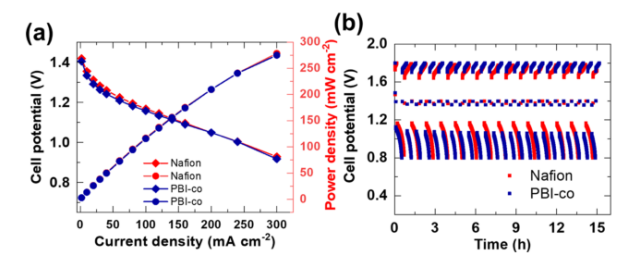

圖 7. (a)單電池釩-RFB 中功能化PBI-co和Nafion膜的放電極化曲線和相關功率密度曲線。 極化曲線是使用電池的HFR進行iR校正的。電解質是4.0 M H
2SO
4中的 1.0 M VOSO
4，流速為 16 mL min
-1 和溫度。(b) 釩-RFB在100 mA cm
-2下的充放電循環。
相關科研成果由美國可再生能源實驗室Saheed Bukola等人于2021年發表在ACS Applied Polymer Materials（https://doi.org/10.1021/acsapm.1c01318）上。原文：Membrane-Induced Vanadium Crossover-Blocking Polybenzimidazole Copolymer with Exceptional Proton Selectivity。
轉自《石墨烯研究》公眾號
