過渡金屬硫化物由于具有較高的理論容量而成為堿金屬離子電池的電極材料。然而，由于離子遷移和電子轉移動力學緩慢，導致其循環穩定性和速率性能較差，阻礙了其實際應用。在此，我們開發了兩步局部碳化和硫化的方法，從原位集成的咪唑酸沸石骨架(ZIF-67)和多壁碳納米管前驅體(ZIF-67@CNTs)構建了CoS
2復合材料(CoS
2@CNTs@C)。所制備的具有納米碳骨架的CoS
2@CNTs@C復合材料繼承了ZIF-67的大比表面積和合適的納米孔尺寸分布，以及CNTs中令人難以置信的豐富的含氧官能團。理論計算和材料表征表明，多孔碳網絡上的含氧官能團加速了鋰離子的擴散和電子轉移，特別是電催化了Li
2S
6向最終產物Li
2S的逐步轉化。同時，三維導電網絡保證了CoS
2@CNTs@C在重復儲鋰過程中的導電和結構穩定性。因此,CoS
2@ CNTs@C電極材料在200 mA g
-1時，初始放電容量為1282.3 mA h g
-1，庫侖效率高達93.5%,在2000 mA g
-1時，600次循環的可逆容量為558.8 mA h g
-1，容量保持率高達96.1%。

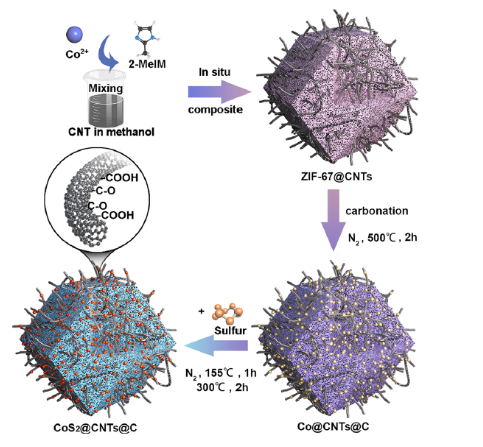

圖 1. CoS2@CNTs@C復合材料局部碳化和硫化示意圖。

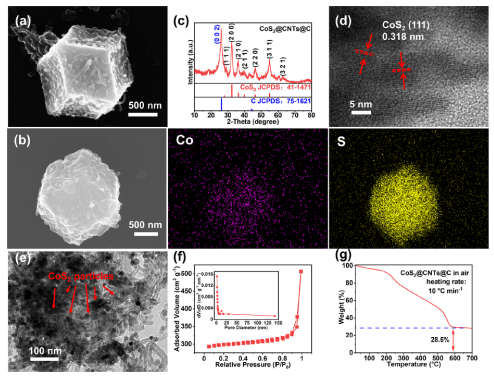

圖2 (a) ZIF-67@CNTs的SEM和(b) SEM和EDS圖像，(c)粉末XRD圖，(d) HRTEM圖，(e) TEM圖，(f)氮氣吸附解吸等溫線和孔徑分布，(g)在氣流為CoS
2@CNTs@C時的TGA曲線。

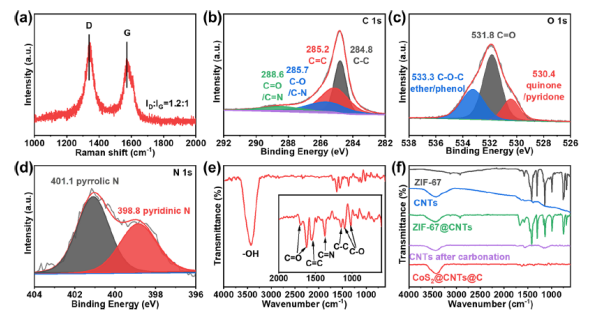

圖 3. (a)拉曼光譜，(b) C 1s， (C) O 1s， (d) N 1s XPS光譜，(e) CoS2@CNTs@C的FTIR光譜，(f) FTIR對比結果。

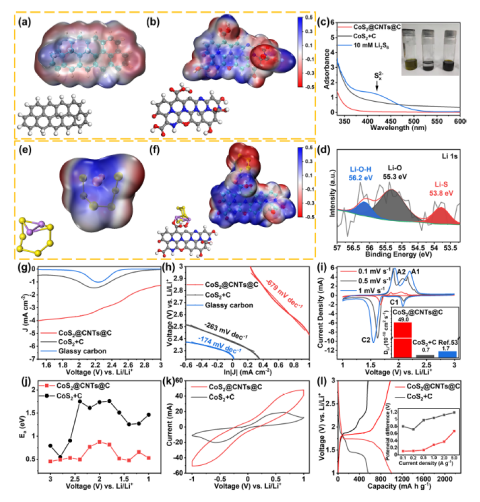

圖4。(a)局部電子函數圖及C和(b) -OC-的計算模型。(c) Li
2S
6與CoS
2@CNTs@C和CoS
2+C混合溶液靜置2 h后的紫外可見光譜。插圖:從左到右分別為10 mmol L
-1 Li
2S
6及其與CoS
2@CNTs@C和CoS
2+C混合溶液的光學圖像。(d) CoS
2@CNTs@C與Li
2S
6混合物的Li 1s XPS光譜。(e) Li
2S
6的吸附構型和電子密度分布，(f) OC-Li
2S
6的結構。(g) LiPS還原反應的LSV曲線和(h) CoS
2@CNTs@C、CoS
2+C和玻碳電極的Tafel曲線。(i) CoS
2@CNTs@C的CV圖。(j)不同電壓下的Ea分布圖。含Li
2S
6對稱電池中CoS
2@CNTs@C和CoS
2+C電極在100 mA g
-1時的(k) CV曲線。(l)標準電池中CoS
2@ CNTs@C和CoS
2+C電極的充放電曲線。

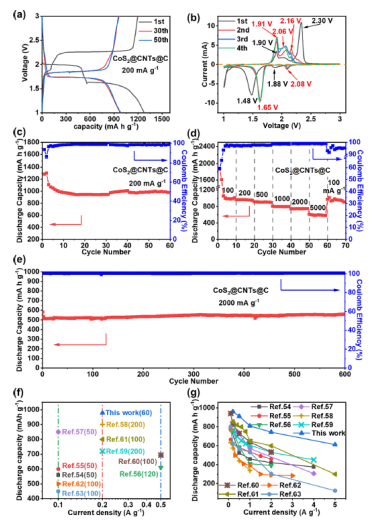

圖5 (a) 200 mA g1時的循環曲線，(b) 0.5 mV s時的CV曲線，(c) 200 mA g
-1時的循環性能，(d)速率能力，以及(e) CoS
2@CNTs@C電極在2000 mA g
-1時的長期循環性能。CoS
2@CNTs@C與文獻報道的CoS
2復合材料的對比圖，(f)比容量，(g)速率能力。

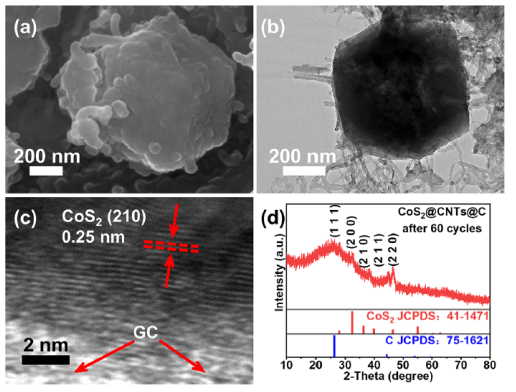

圖6 CoS
2@CNTs@C經過60次循環后的(a) SEM、(b) TEM和(c) HRTEM圖像(GC =石墨化碳)和(d)粉末XRD圖譜。

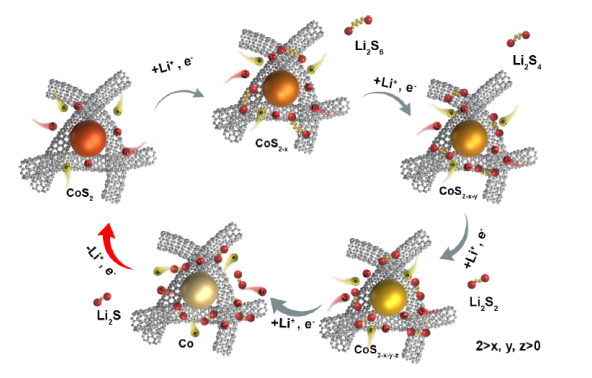

圖7 CoS
2@CNTs@C在循環過程中的氧化還原反應示意圖。
相關科研成果由北京科技大學Fang Lian團隊于2021年發表在ACS Nano (https://pubs.acs.org/10.1021/acsnano.1c09446)上。原文：Sulfide with Oxygen-Rich Carbon Network for Good Lithium-Storage Kinetics。
轉自《石墨烯研究》公眾號
