氨已被用作指示食品變質程度的重要標志。然而，目前氨氣傳感器的靈敏度和選擇性不足，自動化水平不理想，阻礙了其在食品質量現場實時監測中的實際應用。為了克服這些局限性，我們提出了在二維過渡金屬碳化物(Ti
3C
2T
x, MXene)上原位生長(001)TiO
2的傳感材料設計。在本設計中，具有高活性(001)晶面的TiO
2在UV照射下能夠高效地產生光，而Ti
3C
2T
x可以通過與TiO
2界面形成的肖特基結存儲空穴，極大地促進了電子-空穴對的分離，從而提高了氨傳感性能。通過進一步引入紫外光進行電子激發，(001)TiO
2/Ti
3C
2T
x傳感器對氨(30 ppm)的靈敏度比Ti
3C
2T
x高34倍。密度泛函理論進一步表明，TiO
2和Ti
3C
2T
x復合構型的(001)面對氨的吸附親和力最高。最后，設計了一種包含近場通信和微控制器的集成電路報警系統，用于檢測新鮮豬肉、魚、蝦的腐爛過程。我們相信這種傳感技術在食品質量監測方面有很大的前景。

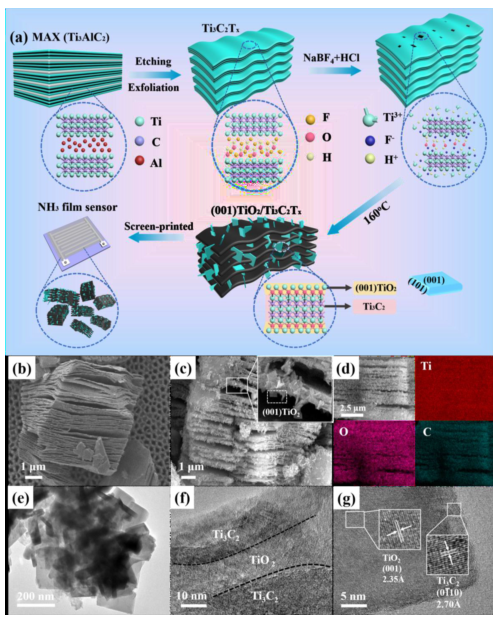

圖1 (a)基于(001)TiO
2/Ti
3C
2T
x的傳感器材料制備工藝。(b)類手風琴的Ti
3C
2T
x， (c) (001)TiO
2/Ti
3C
2T
x復合材料的SEM圖像，(d) Ti, O, C . (e-g) TiO
2/Ti
3C
2T
x復合材料的EDX元素映射。

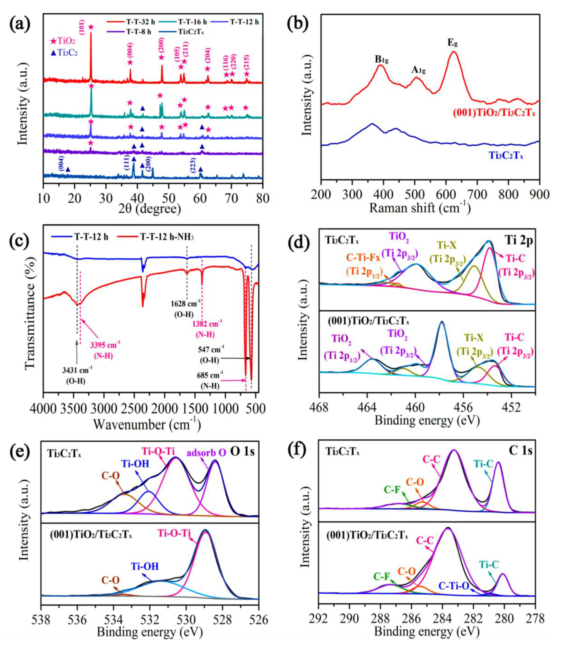

圖2 (a) X射線衍射模式。(b) (001)TiO
2/Ti
3C
2T
x和Ti
3C
2T
x的Raman圖譜。(c)氨吸附T-T-12 h前后的紅外光譜。Ti
3C
2T
x和(001)TiO
2/Ti
3C
2T
x復合材料的XPS譜分別為Ti 2p (d)、O 1s (e)和C 1s (f)。
圖3 (a)動態電阻曲線，(b)動態響應曲線，(c)函數擬合曲線，(d)純Ti
3C
2T
x和(001)TiO
2/Ti
3C
2T
x基傳感器對30ppm氨的響應恢復曲線。(e)基于T-T-12 h的氨氣傳感器的重復性為0.25,1和10ppm。(f)純Ti
3C
2T
x和(001)TiO
2/Ti
3C
2T
x傳感器的選擇性。

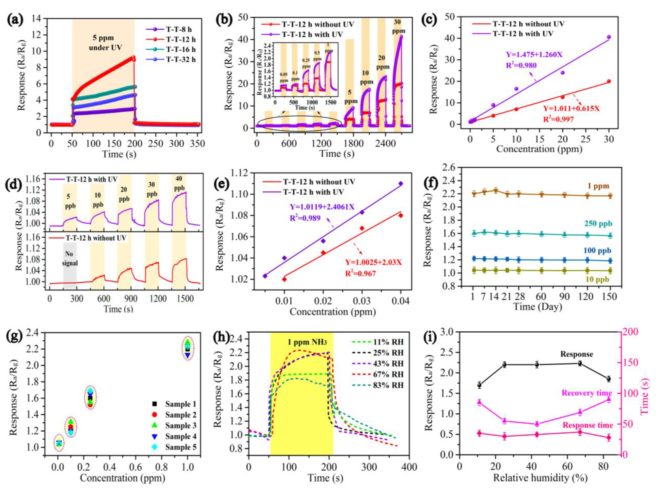

圖4. (a) T-T-8 h、T-T-12 h、T-T-16 h和T-T-32 h基傳感器對紫外線照射下5ppm氨的傳感響應。室溫下UV光照對t - t - 12h傳感器的影響:(b)動態響應曲線，(c)氨濃度為50ppb ~ 30ppm時的函數擬合曲線;(d)氨濃度為5 ~ 40ppb時的動態響應曲線;(e)氨濃度為5 ~ 40ppb時的函數擬合曲線。(f) T-T-12 h型傳感器接觸氨5個月后的反應。(g) 5個氨傳感器的重現性。(h)基于T-T-12 h的傳感器在紫外線照射下對1ppm氨的響應，RH從11到83%。(i)基于T-T-12 h的傳感器的響應、響應/恢復時間與RH圖。
圖5 (a) Ti
3C
2O
2、(001)TiO
2/Ti
3C
2O
2、(010)TiO
2/Ti
3C
2O
2和(110)TiO
2/Ti3C
2O
2上最穩定吸附構型的頂部和側視圖。(C) Ti
3C
2O
2和 (001)TiO
2/Ti
3C
2O
2氨氣吸附后的電荷密度。(001)TiO
2/Ti
3C
2O
2的TDOS和PDOS (e)氨吸附前和后。

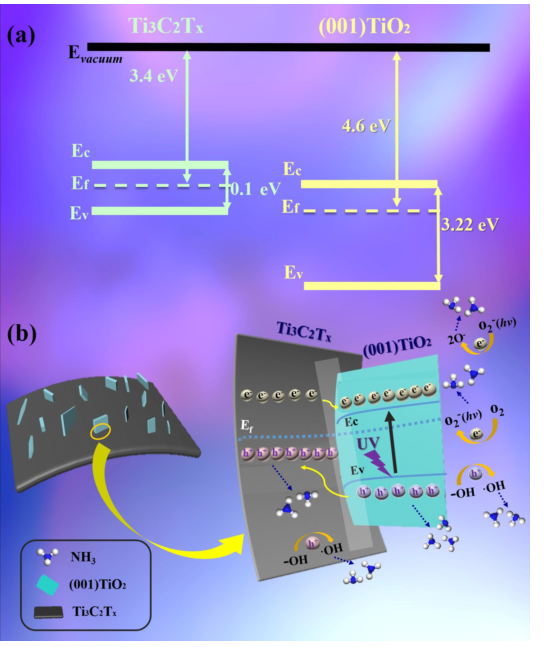

圖6 (a) Ti
3C
2T
x和(001)TiO
2的能帶圖，(b) UV照射下氨氣傳感機理示意圖。

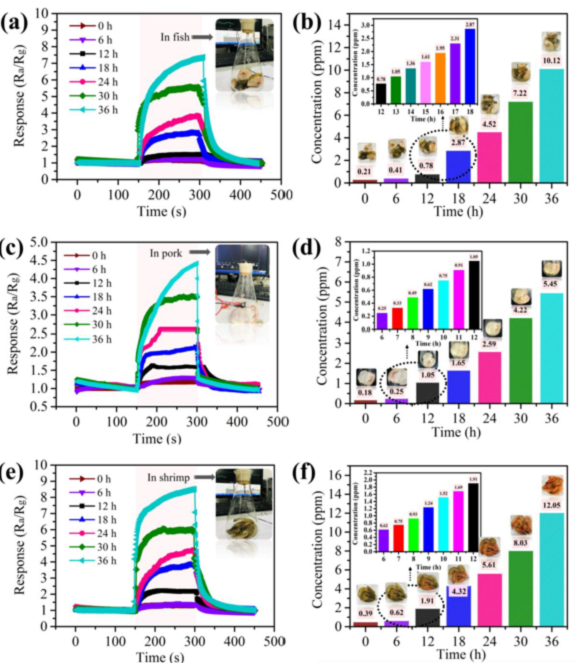

圖(7) 鮮(a-b)魚、鮮(c-d)豬肉、鮮(e-f)蝦在不同時間間隔內對不同濃度氨的反應圖。
圖8 (a)集成電路報警系統框圖。監測未腐爛、(c)開始腐爛和腐爛的魚的當前狀態。
相關科研成果由中國石油大學Dongzhi Zhang 和Jingbin Zeng等人于2021年發表在Journal of Hazardous Materials（https://doi.org/10.1016/j.jhazmat.2021.127160）上。原文：UV Illumination-Enhanced Ultrasensitive Ammonia Gas Sensor Based on (001)TiO
2/MXene Heterostructure for Food Spoilage Detection。
