888奇米影视/大又大粗又爽又黄少妇毛片免费/国产亚洲精品久久久久久无码网站/久久国产免费观看精品1/暖暖 在线 日本 免费 中文/人人搞人人爽

       鈉離子電池（SIBs）和鉀離子電池（PIBs）被認為是下一代電池極具吸引力的替代品，由于鉀和鈉在地球上很豐富，容量大且適宜的電壓，因此具有廣闊的應用前景。然而，迄今為止，雙功能高性能負極的設計和應用仍然是一個巨大的挑戰。硫化鉍因其獨特的層狀結構，相對較大的層間距離，可容納較大半徑的離子，高理論容量和高體積容量等而適合用作負極材料。在本研究中，蒲公英樣Bi₂S₃/rGO分級微球作為PIBs的負極材料顯示出可逆容量，在100 mA·g^-1的電流密度下，1200次循環后可保持206.91 mAh·g^-1的容量。作為SIBs的負極材料，在2 A·g^-1條件下循環300次后，其初始庫倫效率高達97.43%。即使在10 A·g^-1的高電流密度下，經過3,400個循環，仍可以保留120.3 mAh·g^-1。成功組裝的Na₃V₂(PO₄)₃@ rGO // Bi₂S₃/ rGO鈉離子全電池，在100 mA·g^–1循環60次后表現出穩定的性能。以上結果表明，Bi₂S₃/ rGO具有作為PIBs和SIBs高性能雙功能負極的應用潛力。

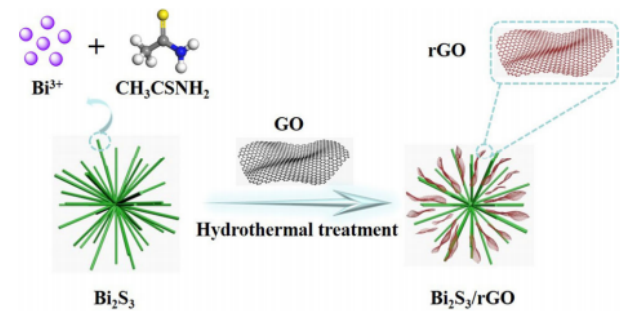

Scheme 1 Bi₂S₃/rGO分層微球的制備過程示意圖。

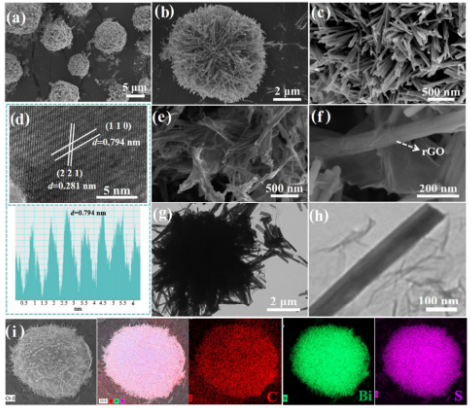

Figure 1 (a-c) Bi₂S₃的FESEM圖像。(d) Bi₂S₃/ rGO和HRTEM圖和相應的晶格間距。Bi₂S₃/rGO的(e)和(f) FESEM圖，(g)和(h) TEM圖。(i)元素映射(C, Bi, S)。

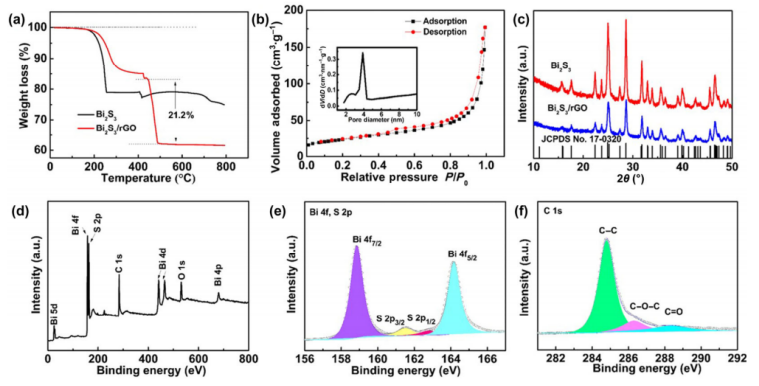

Figure 2 Bi₂S₃/rGO復合材料的(a) TGA曲線，(b) N₂吸附/脫附曲線，(c) XRD譜圖，(d) XPS譜和 (e) Bi 4f, S 2p, c 1s譜。


Figure 3 Bi₂S₃/rGO鉀離子半電池的電化學性能。

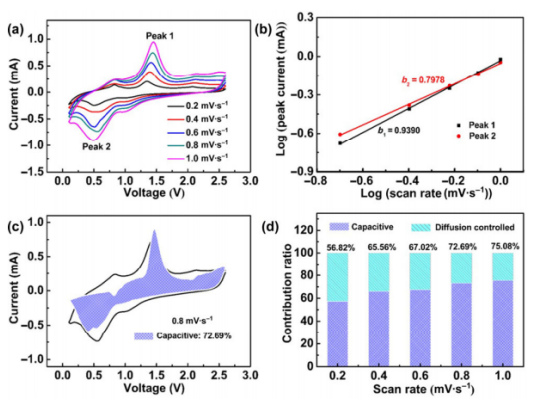

Figure 4 (a)不同掃描速率下的CV曲線。(b) log(i)和log(v)的線性關系。(c)掃描速率為0.8 mV·s^-1時CV剖面的電容貢獻(紫色區域)。(d)不同掃描速率下贗電容貢獻率。

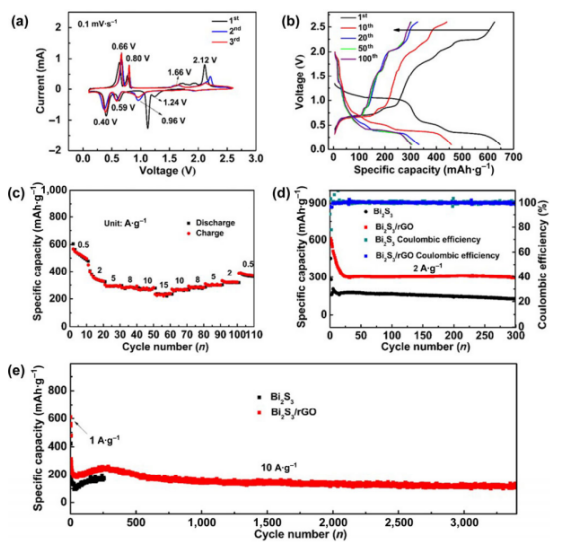

Figure 5 Bi₂S₃/rGO電極用于SIBs的電化學性能。

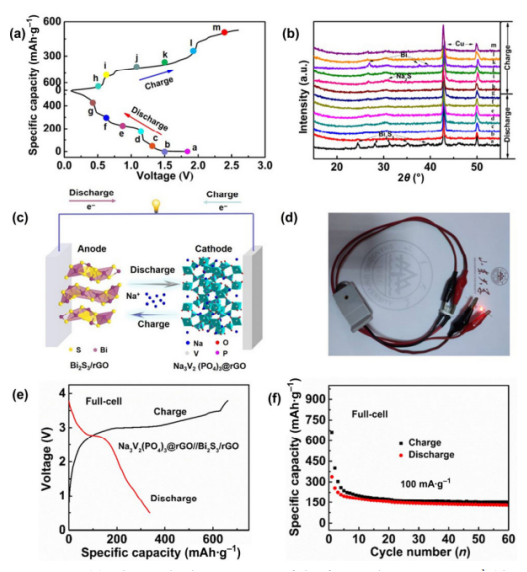

Figure 6 (a) 200 mA·g^-1時的首次充放電曲線。(b)不同電壓狀態下Bi₂S₃/rGO電極對應的異位XRD譜圖。(c) Na₃V₂(PO₄)₃@ rGO // Bi₂S₃/ rGO鈉離子全電池的工作原理。(d)一個完整電池照明LED燈的圖像。(e)全電池的首次充放電曲線。(f) 在100 mA·g^-1下全電池的循環性能。

       相關研究成果于2021年由山東大學徐立強教授課題組，發表在Nano Research（https://doi.org/10.1007/s12274-021-3407-y）上。原文：Dandelion-Like Bi₂S₃/rGO hierarchical microspheres as high-performance anodes for potassium-ion and half/full sodium-ion batteries。
