目前，研究人員正在高度關(guān)注有效3D石墨烯的發(fā)展，適用于儲(chǔ)能和環(huán)境純化領(lǐng)域。但是，在商業(yè)化之前，有必要開(kāi)發(fā)一種方法可以大規(guī)模生產(chǎn)此類材料并實(shí)現(xiàn)良好的控制其結(jié)構(gòu)和化學(xué)性質(zhì)。為了這個(gè)目標(biāo)，這里，在過(guò)熱液體-蒸汽界面處通過(guò)自組裝石墨烯片，可以生產(chǎn)大尺度（4英寸晶圓）3D石墨烯網(wǎng)絡(luò)。通過(guò)控制汽化速率，基材的表面溫度和排出膠體數(shù)量，可以調(diào)控多孔網(wǎng)絡(luò)的結(jié)構(gòu)形態(tài)。此外，通過(guò)對(duì)微滴行為的高速可視化和廣泛的熱分析，揭示了其背后的關(guān)鍵機(jī)制。這種自組裝的3D石墨烯具有出色的電氣和機(jī)械性能，該方法可以直接用于石墨烯基材料的批量生產(chǎn)。

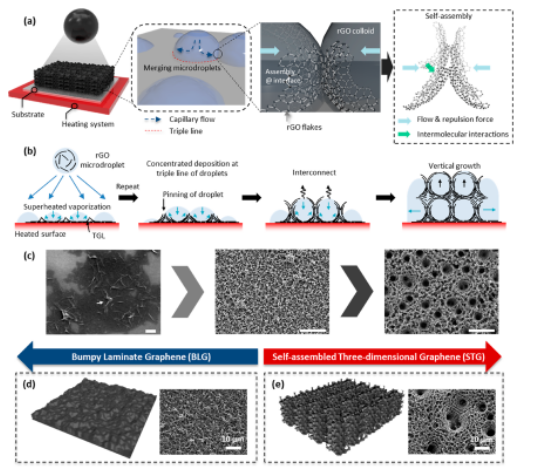

Figure 1. ABM過(guò)程的原理示意圖，以及BLG和STG的區(qū)別。（a）STG和ABM誘導(dǎo)的界面現(xiàn)象。（b）通過(guò)定期噴灑STG的生長(zhǎng)。（c）STG結(jié)構(gòu)生長(zhǎng)的SEM圖。 BLG和STG的（d-e）SEM圖像。

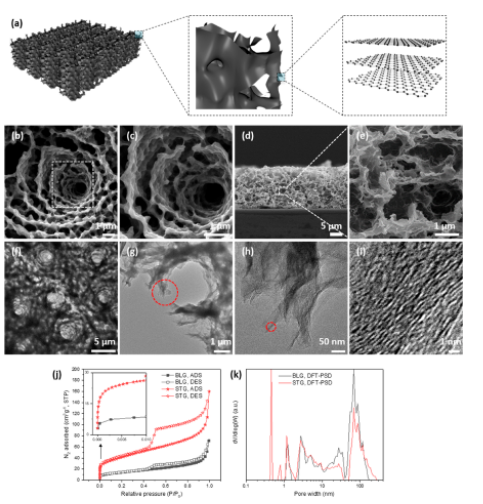

Figure 2. STG的結(jié)構(gòu)分析。（a）STG的分級(jí)結(jié)構(gòu)的示意圖。 STG的高分辨率SEM圖像（b-c）頂視圖和（d和e）截面圖。STG的（f-h）TEM和（i）高分辨率TEM圖像。（j）BLG和STG的N2等溫線。（k）通過(guò)DFT方法計(jì)算的STG的PSD。

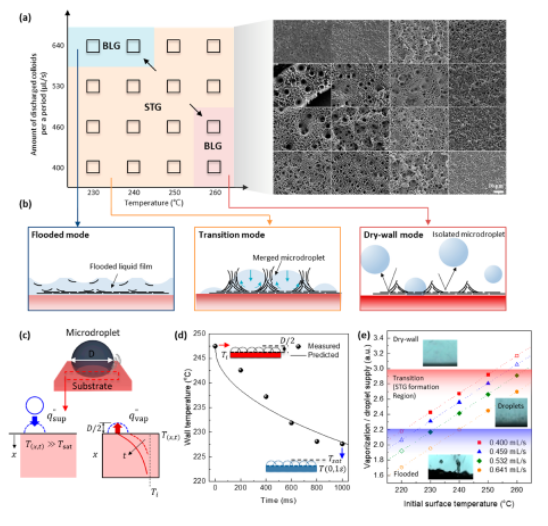

Figure 3. STG形成和熱分析的標(biāo)準(zhǔn)。影響STG形成的因素，包括目標(biāo)表面的溫度以及在給定時(shí)間段內(nèi)排出的膠體數(shù)量，如圖（a）所示。（b）rGO片自組裝機(jī)制。（c）微滴汽化供應(yīng)和汽化熱通量的熱模擬。（d）基板的溫度情況。（e）評(píng)估STG形成的實(shí)驗(yàn)條件。
Figure 4. STG的化學(xué)表征。（a）XRD光譜。（b）XPS光譜。（c）高分辨率C 1s XPS光譜。（d）XPS總譜獲得的化學(xué)成分。（e）由C 1s XPS光譜計(jì)算得出的鍵濃度。
該研究工作由韓國(guó)仁川國(guó)立大學(xué)Ho Seon Ahn課題組于2021年發(fā)表在ACS Nano期刊上。原文：Advanced Boiling−A Scalable Strategy for Self-Assembled Three-Dimensional Graphene。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
