由于抗生素治療面臨耐藥性的巨大挑戰，因此開發與抗生素無關的抗菌劑非常重要。氧化石墨烯（GO）由于其天然的抗菌機制（如鋒利的邊緣介導的切割效果）而成為有前途的試劑。然而，GO的抗菌活性受到其負電荷和低光熱效應的限制。本文中，合成了具有獨特的三合一性質的氨基官能化GO納米片（AGO）。AGO整合了三個基本特性（正電荷、強光熱效應和自然切割效應）。正電荷（30 mV）使AGO與模型病原體變形鏈球菌（330 nN）有很強的相互作用力。孵育30分鐘后，自然切割效果為100μg·mL
–1，AGO導致細菌活力損失27％。最重要的是，僅用5分鐘的近紅外光照射，AGO的三合一特性就導致了98％的活力損失?？傊?，較短的照射時間和可調節的抗菌活性賦予三合一AGO巨大的臨床應用潛力。

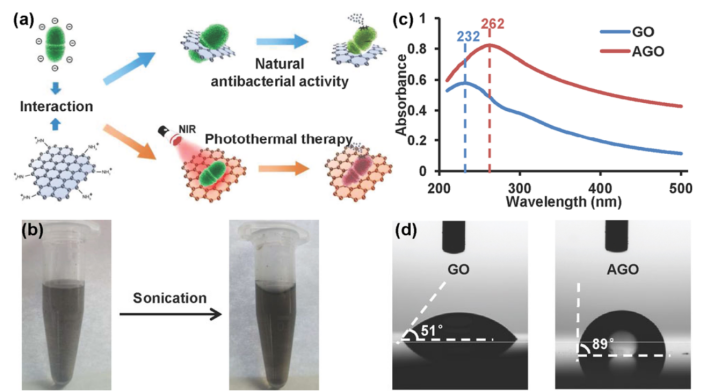

Figure 1. （a）原理圖。（b）新合成的AGO懸浮液的外觀。（c）GO和AGO的紫外光譜。（d）GO和AGO的接觸角測試。

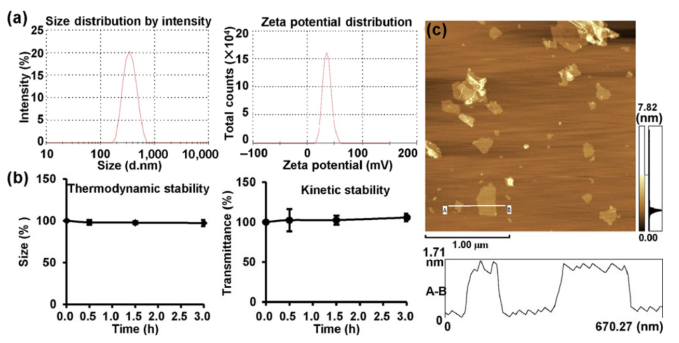

Figure 2. （a）AGO的典型尺寸分布（左圖）和zeta電位分布（右圖）。（b）AGO的熱力學穩定性（左圖）和動力學穩定性（右圖）。（c）在相位成像模式下，由AFM檢查的AGO的形態（上圖）和紙張高度（下圖）。

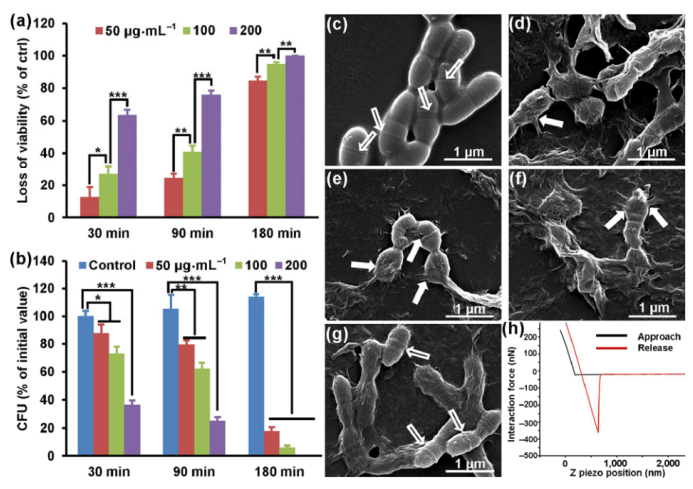

Figure 3. AGO對S.變形鏈球菌的天然抗菌活性。

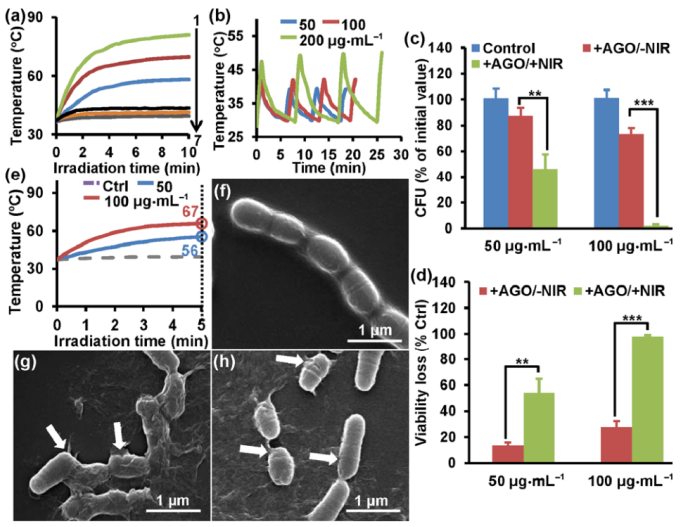

Figure 4. 基于三合一特性的AGO的光熱效應及其總體抗菌功效。
相關研究成果于2021年由四川大學Qiang Peng課題組，發表在Nano Res.（https://doi.org/10.1007/s12274-020-3064-6）上。原文：Functionalized graphene oxide nanosheets with unique three-inone properties for efficient and tunable antibacterial applications。
轉自《石墨烯雜志》公眾號
.jpg)
