尖晶石Li
4Ti
5O
12在保持優異的功率性能的同時，獲得高的振實密度仍然是一個相當大的挑戰。本文利用毛細管收縮效應合成了致密的介孔取向多孔石墨烯骨架（HGF）納米Li
4Ti
5O
12粒子（Li
4Ti
5O
12/HGF）。在毛細管干燥過程中，納米Li
4Ti
5O
12粒子阻止了石墨烯片的絕對聚集，保留了介孔取向的孔隙率，有利于Li
+的快速擴散。通過對多孔結構的精確調整，Li
4Ti
5O
12/HGF復合材料成功地實現了振實密度與孔隙率的平衡。此外，多孔石墨烯片的面內納米孔為Li
+擴散提供了通道，明顯削弱了復合材料的Li
+擴散阻力。合成的Li
4Ti
5O
12/HGF復合材料具有1.1 g cm
-3的高振實密度和152 m
2 g
-1的中等介孔孔隙率，在0.035、1.75、7和14 A g
-1下的體積比容量分別為161、142、120、103 mAh cm
-3。當電流密度達到17.5 A g
-1時，制備的Li
4Ti
5O
12/HGF復合材料仍具有98 mAh cm
-3的容量，表現出優異的超高倍率性能。在7 A g
-1下循環1000次后，致密的Li
4Ti
5O
12/HGF復合材料的容量保持在84%，具有很高的循環穩定性。

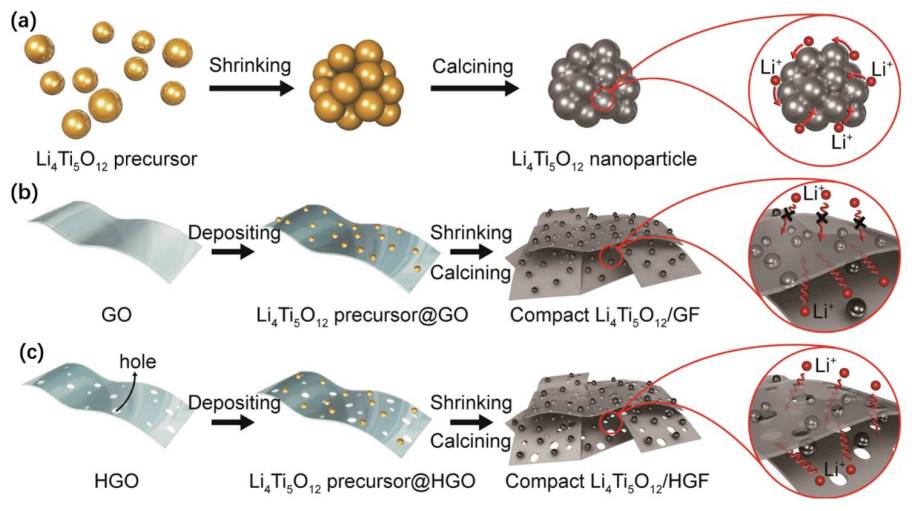

Figure 1. 致密物料毛細管蒸發干燥過程示意圖。

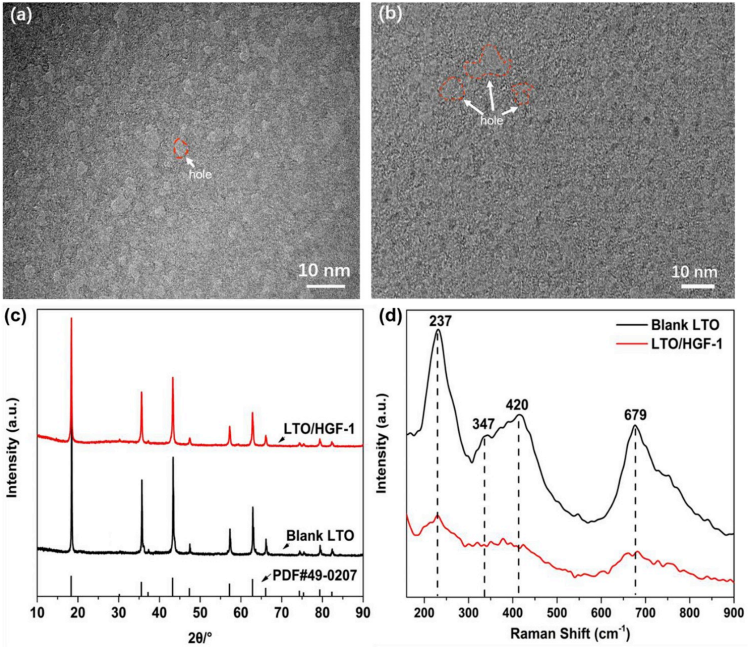

Figure 2. （a）HGO的TEM圖像。（b）HGF的TEM圖像。（c）空白LTO和LTO/HGF-1的XRD圖譜。（d）空白LTO和LTO/HGF-1的拉曼光譜結果。

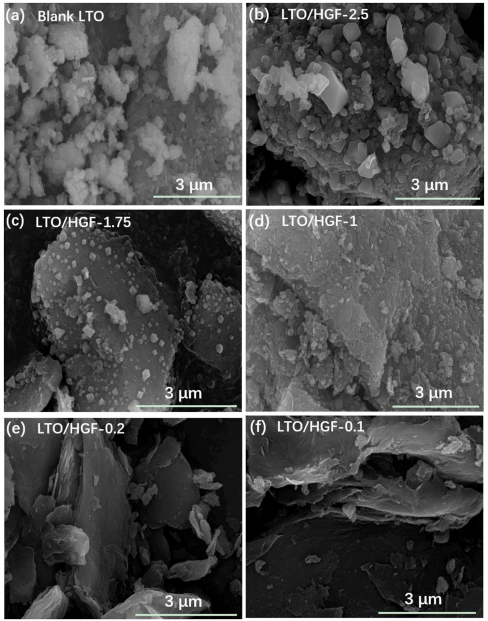

Figure 3. （a–f）空白LTO和LTO/HGF系列復合材料的SEM圖像。
Figure 4. （a）空白LTO、LTO/GF和LTO/HGF-1的CV結果。（b）空白LTO、Li
4Ti
5O
12/HGF系列復合材料和LTO/GF的比容量。（c）空白LTO、典型Li
4Ti
5O
12/HGF復合材料和LTO/GF的倍率性能。（d）LTO/HGF-1、LTO/GF和空白LTO的比容量變化趨勢。（e）LTO/HGF-1的長循環性能。（f）本文工作與近期相關文獻的比較

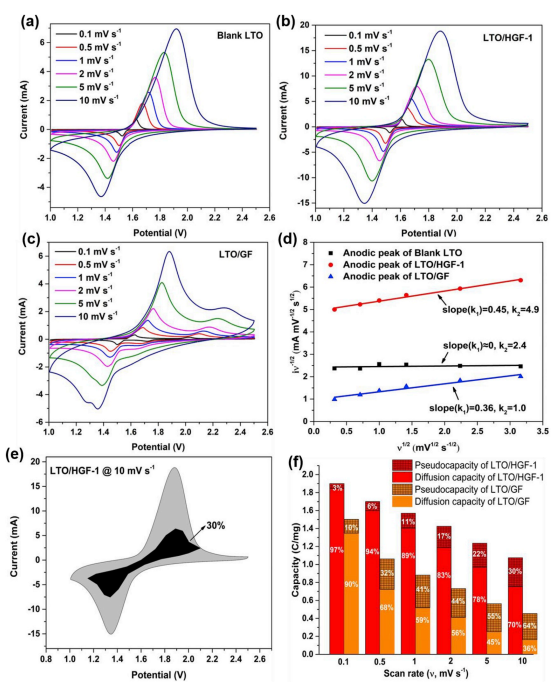

Figure 5. 空白LTO（a）、LTO/HGF-1（b）和LTO/GF（c）在不同掃描速率下的CV。（d）三個樣品的陽極峰iν
-1/2到ν
1/2的直線圖。（e）LTO/HGF-1的贗電容貢獻。（f）LTO/HGF-1和LTO/GF在不同掃描速率下的贗電容和擴散容量的比值。
相關研究成果于2020年由北京化學防御研究所 Gaoping Cao課題組，發表在Journal of Power Sources（2020, 447, 227372）上。原文：Nano-Li
4Ti
5O
12 particles in-situ deposited on compact holey-graphene framework for high volumetric power capability of lithium ion battery anode。
轉自《石墨烯雜志》公眾號
.jpg)
