乙炔氫氯化碳催化劑的黃金分割點、納米金剛石和石墨導向碳的表面sp
2:sp
3比率，與乙炔氫氯化反應的催化性能呈火山關系，最優化比在32-35%左右。

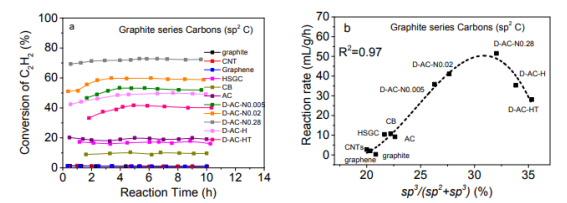

Figure 1 sp
2定向碳催化劑的(a)催化性能；(b)反應速率與sp
3%濃度的關系。

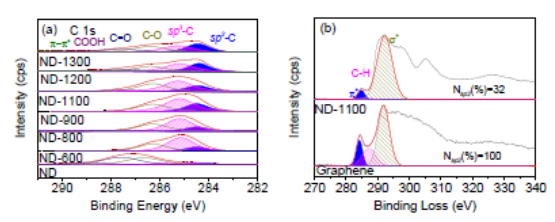

Figure 2 (a) sp
3取向衍生催化劑(NDs系列)的碳1s；(b) ND-1100和石墨烯的EELS譜。
Figure 3 sp
3定向碳催化劑的(a)催化性能；(b)反應速率與sp
2含量的關系。

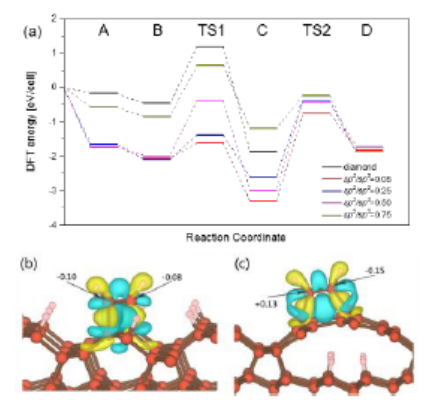

Figure 4 (a)通過DFT計算得出不同sp
2:sp
3比的碳材料的反應途徑；金剛石(111)表面上C
2H
2吸附的電荷密度差異(
δρ = ρ
A+B − ρ
A − ρ
B)：(b) sp
2:sp
3 = 0.08，(c) sp
2:sp
3= 0.75。
相關研究成果于2020年由浙江工業大學Ying Li課題組，發表在Chem. Commun.( DOI: 10.1039/D0CC06177H)上。原文：Generalized reactivity descriptor of defective carbon catalysts for acetylene hydrochlorination: the ratio of sp
2:sp
3 hybridization。
轉自《石墨烯雜志》公眾號
.jpg)
