在軍事和民用領域，探索超寬頻電磁屏蔽材料，以消除來自電子設備的各種頻率電磁干擾，仍是一項巨大的的挑戰。這里，通過真空輔助自組裝，構造了獨立式氧化石墨烯/銀納米線（GO/Ag-7L）膜，其具有密集的三明治狀結構。與機械混合膜的隨機分布相比，多層GO/Ag-7L膜中，銀納米線被編織成3D導電網絡結構，具有出色的導電性（2255.8S/cm）。受益于GO的多層結構具有多次吸收，以及銀納米線網絡的多次反射，在8-40 GHz的超寬頻范圍（覆蓋X波段，Ku波段，K波段，和Ka波段），其干擾屏蔽效率（EMI SE）高達62 dB（厚度僅為8微米）。相應的比SE（EMI SE/t）高達77500 dB/cm。插入GO層后，GO/Ag-7L膜表現出出色的柔韌性和防腐蝕性能。考慮到實際應用，可以將其用作新穎的應變傳感器，具有高靈敏度和快速應變響應，應用于機器人，既滿足電磁干擾保護要求又滿足實時運動監控。因此，它在精密的電子設備中具有廣闊的應用前景。

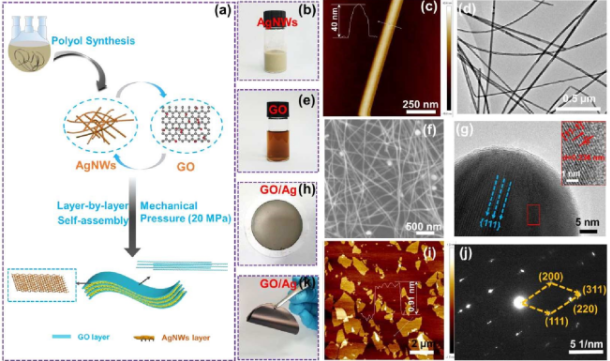

Figure 1. （a）GO/Ag薄膜的制備示意圖，（b）Ag納米線和GO的數字照片，（c）Ag納米線和GO的AFM圖，（f）Ag納米線的SEM圖，（d，g）Ag納米線的HRTEM圖，（j）Ag納米線的SAED圖，（h，k）GO/Ag薄膜的數字照片。
Figure 2. 純Ag NWs膜，GO/Ag-PM膜和GO / Ag-5L膜的SEM圖。（d）GO/Ag-5L薄膜的SEM截面圖。（e-h）在不同位置的放大橫截面SEM圖。（i-1）GO/Ag-5L膜中元素的映射圖。

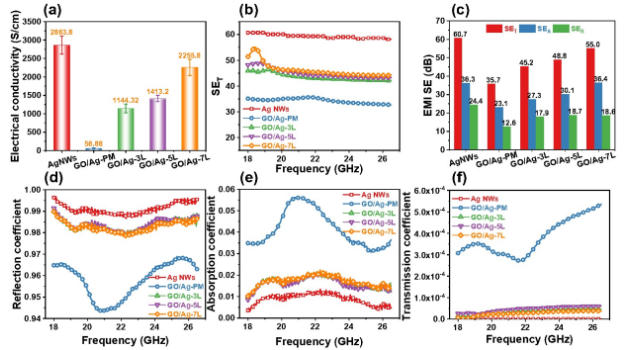

Figure 3. 在K波段，所有樣品的電導性和SE
T。(c)所有樣品的SE
T，SE
A，SE
R，（d-f）分別為反射率，吸附率，透射系數。
Figure 4. （a）該工作中的屏蔽性能和厚度與文獻中的值相比較，（b）GO/Ag-PM薄膜和GO/Ag-7L薄膜的數字照片，（d）GO/Ag-7L薄膜經彎曲5000次后的歸一化阻抗。
該研究工作由中國科學院煤化學研究所Cheng-Meng Chen課題組于2020年發表在Journal of Materials Chemistry A期刊上。原文：Free-standing, anti-corrosion, super flexible graphene oxide/silver nanowire thin film for ultra-wideband electromagnetic interference shielding。
轉自《石墨烯雜志》公眾號
