這里，利用非線性光譜方法，分析了石墨烯邊界區域的反應活性，解決了一個爭議：石墨烯的臺階位或其邊緣是否具有更高的反應活性。 用苯基功能化石墨烯，隨后從橫跨邊緣的功能化石墨烯臺階掃描了和頻振動光譜。在石墨烯邊緣區域明顯觀察到更強的苯基信號，證明了在邊界區域有更強的反應活性。 此外，還對CVD石墨烯邊界區域的寬度進行了評估，上限約為1 mm。

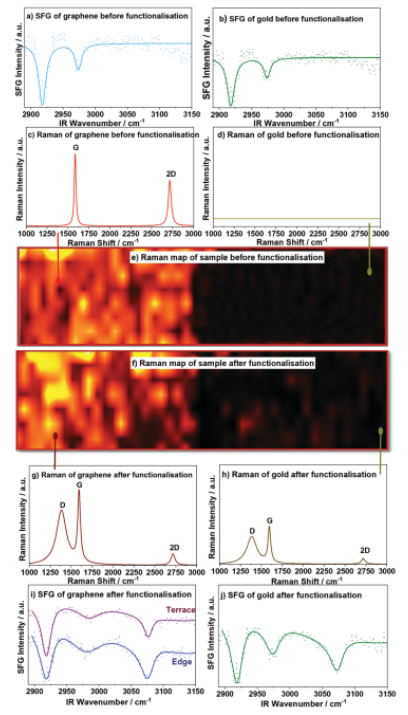

Figure1. 石墨烯邊緣附近的SFG和拉曼光譜以及拉曼漫譜圖。（a和b）原始石墨烯和金基底側面的vSFG光譜，都能發現烴雜質。（c）石墨烯側面和（d）金基底側面（無石墨烯貢獻）的單點光譜。（e）功能化之前G峰強度的拉曼漫譜。（f）功能化之后D峰的拉曼漫譜，（g）顯示了在功能化石墨烯中存在缺陷激活的D峰，（h）在金基底側面有較弱的石墨烯峰，表明一些石墨烯薄片已經轉移金基底上。（i）苯基官能化石墨烯在臺階位和邊緣處和（j）金基板上的vSFG光譜，在光譜中顯示了芳烴C-H拉伸振動強度的變化光譜。

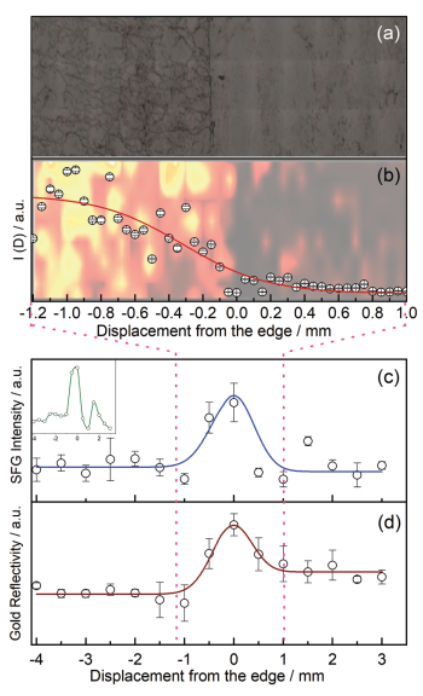

Figure 2. （a）功能化石墨烯樣品的顯微鏡圖像，強調突出了石墨烯邊緣，（b）D峰強度與離邊緣處的距離的函數關系，該值從拉曼漫譜中截取，（c）芳烴C-H拉伸振動的vSFG強度與離邊緣的距離平均值的函數關系，以及（d）當掃描整個表面時，樣品的反射率情況。
該研究工作由曼切斯特城市大學Sven P. K. Koehler課題組于2020年發表在Chem. Comm.期刊上。原文：Imaging the reactivity and width of graphene’s boundary region。
摘自《石墨烯雜志》公眾號：
.jpg)
