在這項工作中，我們通過超聲輔助下的Li
+/Na
+共嵌入剝離技術開發了一種用于多層石墨烯的新方法。實驗在300 W的超聲波功率和40 kHz的頻率下進行，沒有任何有機溶劑的參與。深入研究了Li
+/Na
+比例對石墨剝落的影響。脫落石墨烯納米片（UGN）的結構和形態是通過一系列表征確定的。結果表明，在最佳Li
+/Na
+比下，脫落的石墨烯納米片的厚度約為2.38-2.56 nm（約7-8層）。剝落的石墨烯納米片作為添加劑在油脂中的潛在應用通過四球摩擦測試儀進行了評估。結果表明，相對于純潤滑脂，含0.06 wt％石墨烯的潤滑脂的減摩和抗磨性能分別顯著提高了21.35％和30.32％。并通過檢測磨損表面提出了摩擦機理。

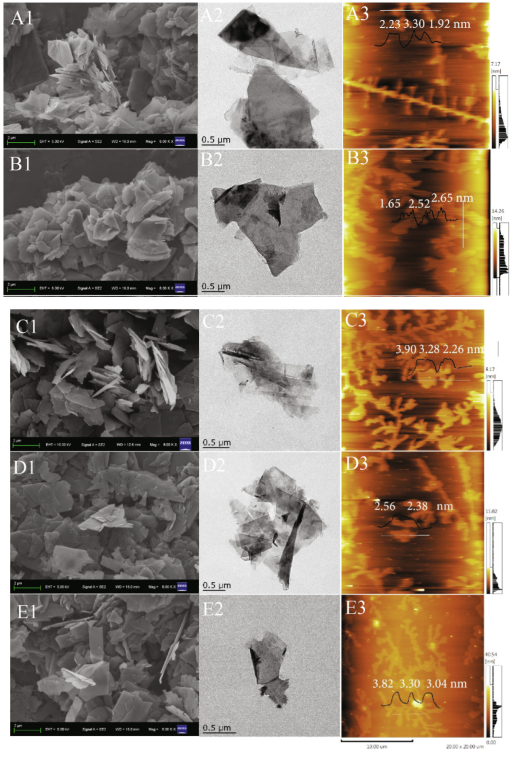

Figure 1. UGN
Li（A）、UGN
Li0.3/Na0.7（B）、UGN
Li0.5/Na0.5（C）、UGN
Li0.7/Na0.3（D），以及UGN
Na（E）的SEM、TEM和AFM圖

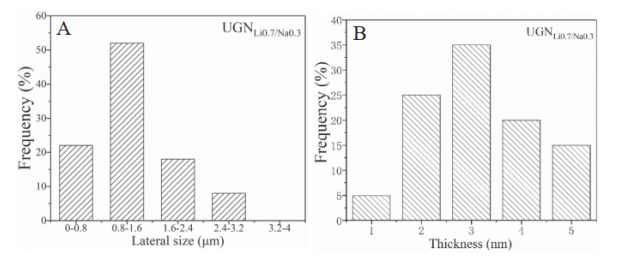

Figure 2. UGN
Li0.7/Na0.3的橫向尺寸（A）和厚度（B）的統計直方圖
Figure 3. 石墨、UGN
Li、UGN
Li0.3/Na0.7、UGN
Li0.5/Na0.5、UGN
Li0.7/Na0.3，以及UGN
Na的XRD（A）、Raman（B）、UV–vis（C）和FT-IR（D）圖譜
Figure 4. UGNs的結構（A）和Zeta電勢（B）與Li
+/Na
+比例的關系
相關研究成果于2020年由揚州大學化學與化學工程學院的Zhi-Lin Cheng課題組發表在Ultrasonics–Sonochemistry（DOI: 10.1016/j.ultsonch.2020.105108）。原文：Ultrasound-assisted Li
+/Na
+ co-intercalated exfoliation of graphite into few-layer graphene。
摘自《石墨烯雜志》公眾號：
.jpg)
