這里，用環(huán)保的葡萄糖作為封端劑通過(guò)快捷簡(jiǎn)便的聲波化學(xué)途徑合成了納米錫酸鎘（CdSnO3）結(jié)構(gòu)。為了優(yōu)化產(chǎn)物的尺寸和結(jié)構(gòu)，各種影響因素被詳細(xì)探究，例如超聲波，煅燒溫度和溶劑等因素。所有樣品均在超聲波探針下合成，時(shí)間均為30分鐘，但在不同功率條件下實(shí)現(xiàn)（24 KHz，18 KHz和12 KHz）。此外，采取了成熟的技術(shù)表征其性質(zhì)和特性，比如純度，結(jié)構(gòu)，形狀，光學(xué)、電學(xué)及表面特征。 通過(guò)電化學(xué)方法證實(shí)CdSnO3納米結(jié)構(gòu)與典型石墨烯基復(fù)合納米材料的儲(chǔ)氫能力。基于測(cè)試結(jié)果，CdSnO3/石墨烯納米復(fù)合材料的儲(chǔ)氫能力高于初始CdSnO3納米結(jié)構(gòu)。

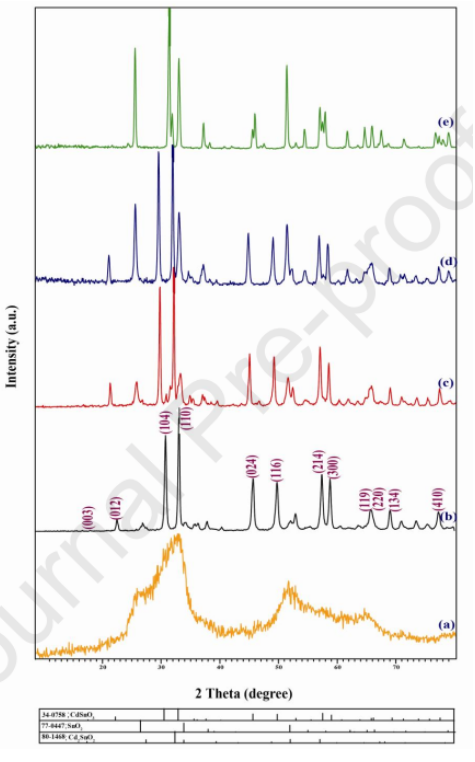

Figure 1. 在不同溫度下獲得CdSnO3納米結(jié)構(gòu)的XRD圖。

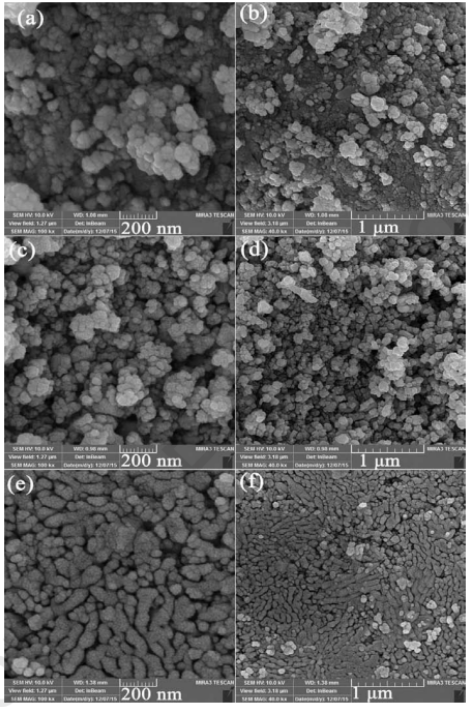

Figure 2. 超聲條件下于不同溶劑（水，甲醇和丙二醇）中獲得CdSnO3納米結(jié)構(gòu)的SEM圖。

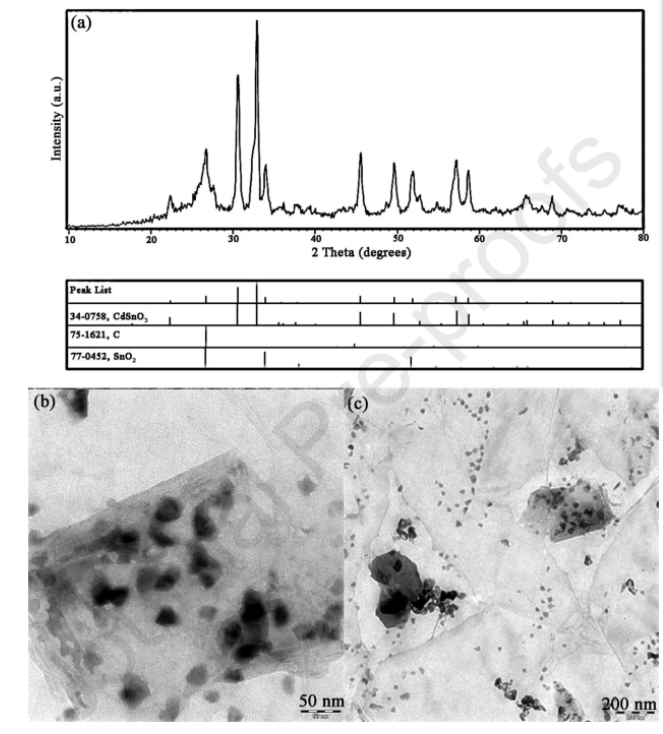

Figure 3. CdSnO3基石墨烯納米復(fù)合材料的（a）XRD圖和（b-c）TEM圖。

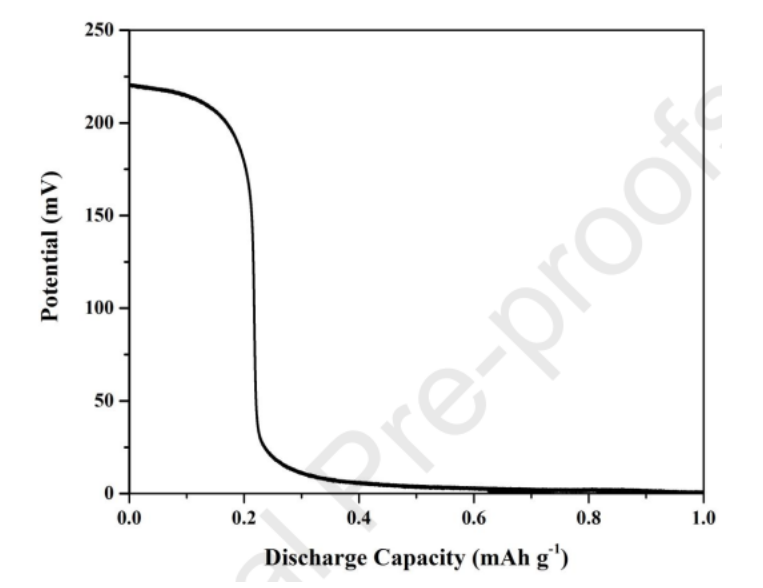

Figure 4.空白銅基底的儲(chǔ)氫容量曲線。

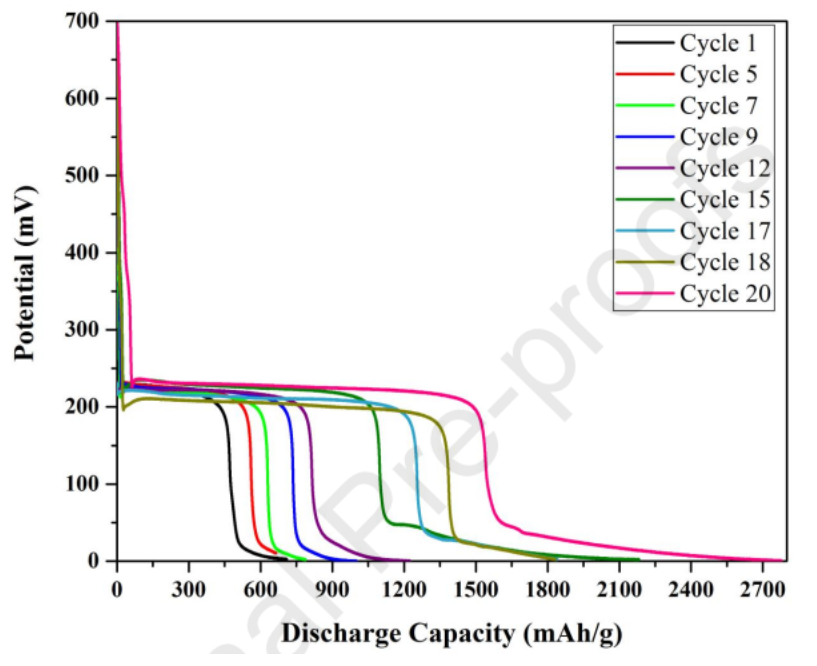

Figure 5. 在1 mA電流密度時(shí)，CdSnO3-石墨烯納米復(fù)合電極于不同循環(huán)圈數(shù)時(shí)的放電曲線。
Figure 6. 最優(yōu)CdSnO3納米結(jié)構(gòu)及其石墨烯復(fù)合電極的循環(huán)性能比較。
該研究工作由伊朗Kashan 大學(xué)的Masoud Salavati-Niasari課題組于2019年發(fā)表在Ultrasonics Sonochemistry期刊上。原文：CdSnO3-graphene nanocomposites: Ultrasonic synthesis using glucose as capping agent and characterization for electrochemical hydrogen storage
