韓國蔚山基礎科學研究所Rodney S. Ruoff課題組--化學誘導氣相沉積生長的雙層石墨烯轉化為含氟單層金剛石
迄今為止，關于化學誘導多層石墨烯轉化為類金剛石膜的密度泛函研究已經開展了許多，但仍缺乏此類轉化的全面可信的實驗證據。我們發現，通過化學氣相沉積在單晶CuNi (111)表面上生長的Bernal (AB)堆疊的雙層石墨烯中，石墨烯片的氟化會引發層間碳-碳鍵的形成，從而形成氟化金剛石單層(‘F-diamane’)。通過x射線光電子、紫外光電子、拉曼光譜、紫外-可見光譜和電子能量損失光譜、透射電子顯微鏡和密度泛函理論計算，研究了氟化學吸附誘導的(AB)堆積雙層石墨烯到單層金剛石的相變。
.png)

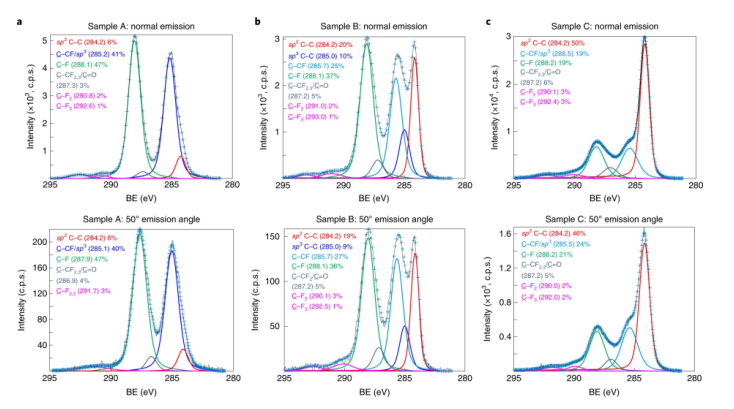

Fig. 1: 氟化BLG的AR-XPS表征。
.png)

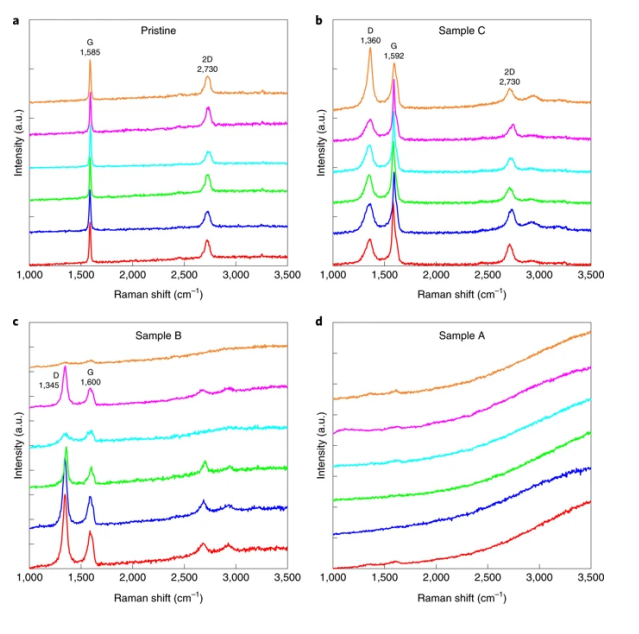

Fig. 2: 氟化BLG在CuNi (111)表面的拉曼表征
.png)

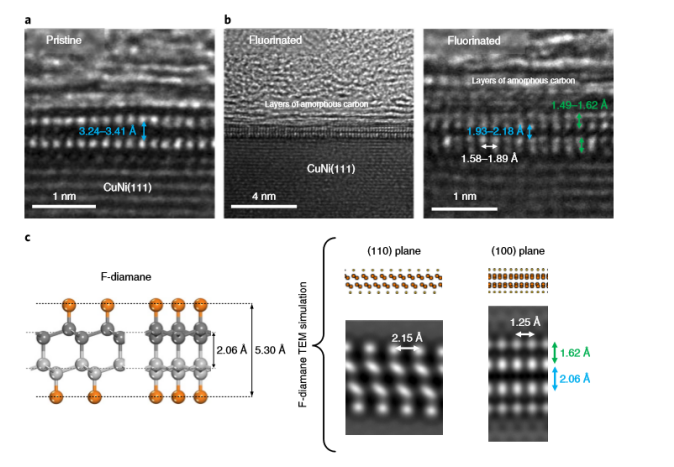

Fig. 3: 在CuNi (111)表面含氟BLG的TEM研究。
.png)

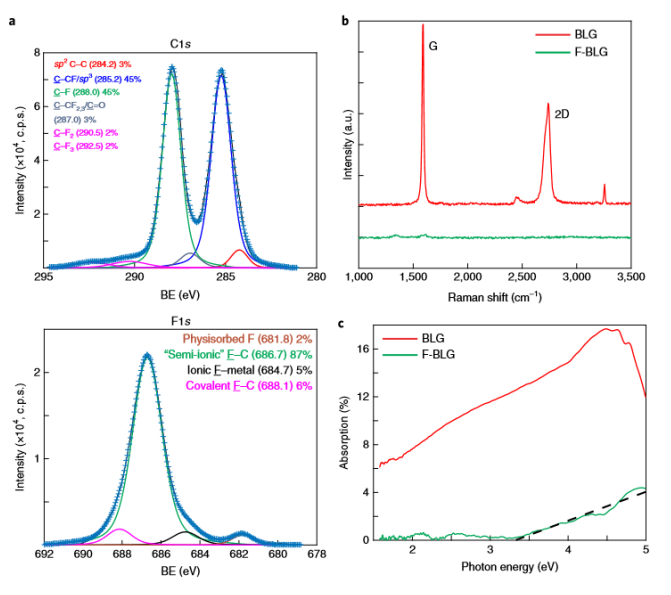

Fig. 4: TEM網格上氟化CVD BLG“懸浮”的光譜分析。
.png)

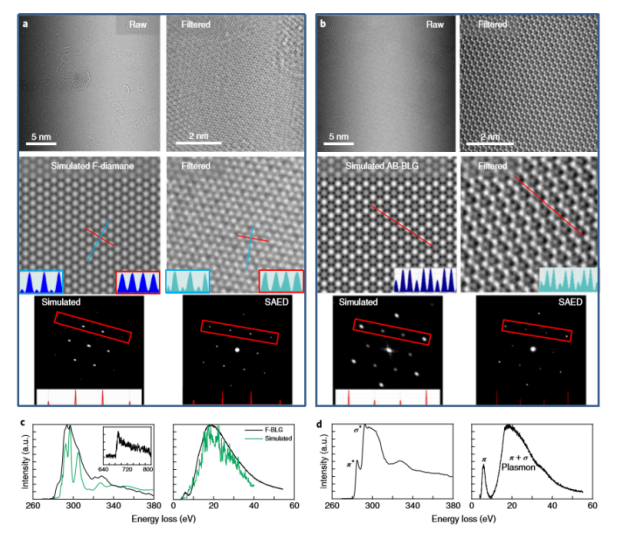

Fig. 5: 氟化BLG膜的TEM和EELS研究。
相關研究成果于2019年由韓國蔚山基礎科學研究所Rodney S. Ruoff課題組，發表在Nature Nanotechnology (
https://doi.org/10.1038/s41565-019-0582-z)上。原文：Chemically induced transformation of chemical vapour deposition grown bilayer graphene into fluorinated single-layer diamond
